关于同步阀组问题求教

qingfengwk · 发表于 2014-3-25 21:42:15

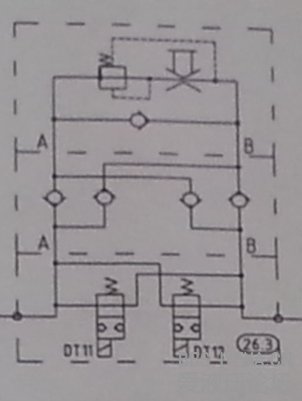

请教该同步阀组的原理

补充内容 (2014-4-5 11:47):
切断电源的常开二通电磁阀为什么用了两个，一个不就可以起到作用么？

第一个是调速阀发表于 2014-3-26 12:53

叠加阀组的最上面一个是高速阀，从上往下数第二个整流桥叠加阀，第三个是切断调速阀用的常开二通电磁阀发表于 2014-3-26 12:52

静静等待 · 发表于 2014-3-26 06:59:35

我也没看明白这个阀组想干嘛啊，最上面是个压力补偿阀来保证那个节流口的进出口压差保持恒定，但是下面那几个单向阀搞什么啊要？坐等高手解析

吴生 · 发表于 2014-3-26 09:39:55

小面的单向阀是桥式整流

卖女孩的火柴 · 发表于 2014-3-26 10:59:39

调速加快进快退

sixue98 · 发表于 2014-3-26 14:21:41

控制那种机型？是油缸还是马达？

hetao0855 · 发表于 2014-3-26 21:36:56

应该是用整流桥实现的双向调速，楼主怎么写成是同步阀组？

hUnk. · 发表于 2014-3-27 09:05:32

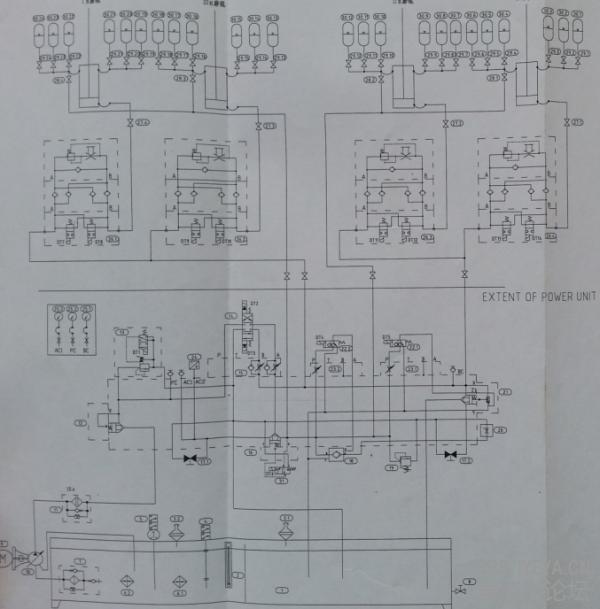

发一个完整的原理图，大家好分析啊

qingfengwk · 发表于 2014-3-28 18:43:50

andylai1688 · 发表于 2014-3-29 08:18:47

看到下面就有原图了，下回来看看

18665486806 · 发表于 2014-4-24 00:31:58

等待高手来解答看不懂
