求教二通插装阀原理

本帖最后由 zz116532 于 2015-1-10 20:35 编辑

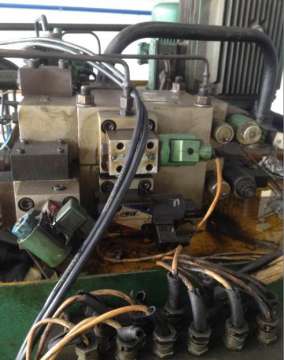

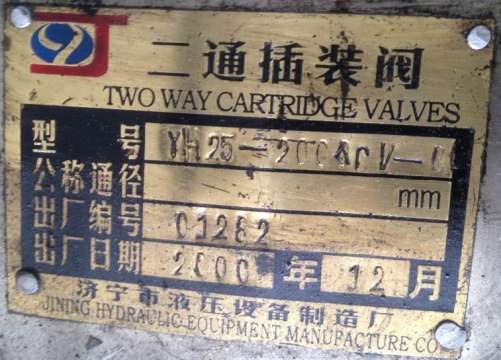

现场有个液压机 用到这个阀  请老大们看看  帮忙说说此阀的原理 阀上的8个电磁阀分别都是起什么作用的  现在看不懂这个阀 非常 头痛啊 坐等大神帮忙解答帮忙帮忙

二通插装阀有好多种功能，光看外表看不出来

给厂家打电话询问

啥都没有就只外观估计很难看出来什么功能吧

     楼主这样出题，可能是看不懂液压原理图，别人说了也白说。如能看得懂，按图索骥就是了。凭两张图片，知道的好说，不知道的只能瞎猜。

没有图纸的  是很老的 合锻 液压汽车后板包边机，有人改电柜了  现在也不知道他的动作对不对，主要是这个阀不知道原理

通过插装阀之间配合能实现很多功能，没有原理图不知道你的插装阀是怎么用的

图片也要拍得全面些啊？    从你拍的图片大概可以看出 左下方哪一只是电磁球阀支撑用，油缸下行必得电，中间下面哪只电磁阀是油缸回程方向阀，油缸回程得电。中间上面的电磁阀油缸下行方向阀，油缸下行得电。右方下面电磁阀应该是双头的快慢速阀一头快速一头慢速，右上方的应该是系统总阀一般也是双头一头高压一头低压，高压的下压得电低压的回程得电！！

ok 晚点我去拍全一点 请指导一下

你给厂家索要原理吧！只有现场图纸很难判断～
