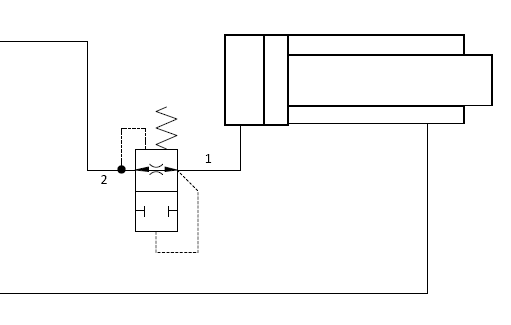

请教，这个符号代表什么阀

davyhero4 · 发表于 2015-3-30 13:12:07

求大神赐教，兄弟谢了！

请教，这个符号代表什么阀

水上漫步 · 发表于 2015-3-30 13:28:17

个人认为调速阀或流量阀

yaoyeming · 发表于 2015-3-30 13:36:08

管路防爆阀，限速切断阀，流量保险丝阀

x199 · 发表于 2015-3-30 14:19:15

楼上正解，流量限制阀，起管道防爆作用。

zhengtianci08 · 发表于 2015-3-30 15:22:05

防爆阀，一般装在油缸上，避免突然状况，油缸下行

ning363 · 发表于 2015-3-30 16:01:27

防爆阀，防止管线爆裂后液压缸失速。

卖女孩的火柴 · 发表于 2015-3-30 16:49:29

这个油缸目测水平放置使用防爆阀欠妥

微笑常在 · 发表于 2015-3-30 21:32:01

防爆阀，防止油管爆裂时，油缸自动回缩

13519506349 · 发表于 2015-3-30 21:39:32

本帖最后由 13519506349 于 2015-3-30 21:53 编辑

要结合全图来看，看用在了什么位置，应该算是限速阀，当油缸回收时，1与2之间的压差大于弹簧弹力时，阀就会关闭，直到1与2之间压差小于弹簧弹力

macz1969 · 发表于 2015-4-3 09:51:36

应该叫做负载保持阀，或者是防爆阀的一种。
