讨论一下图纸中哪一种O型圈设计是对的？？

13517288605 · 发表于 2016-7-8 23:47:10

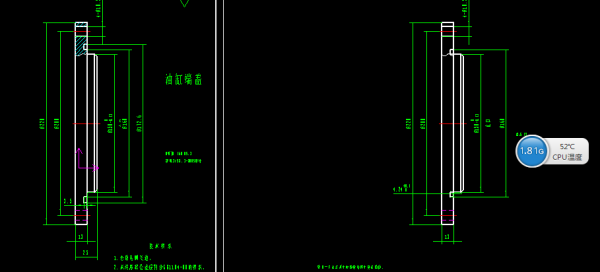

图纸在附件中，请下载讨论一下

补充内容 (2016-7-9 20:34):
左边是正确的。。。。

975.16 KB, 下载次数: 7

售价: 5 金钱 [记录] [购买]

讨论一下图纸中哪一种O型圈设计是对的？？

13517288605 · 发表于 2016-7-8 23:47:52

关于轴向密封的。。图纸请对比一下

kinghowe · 发表于 2016-7-9 08:17:57

个人觉得，无论从哪个角度来看，左侧更合理些。

zzfjct · 发表于 2016-7-9 13:43:45

左图。右图的局部剖面斜线呢？

TM168 · 发表于 2016-7-9 19:20:31

左侧的合理,右侧的密封设计不理解怎么密封。

cqzyouxiang · 发表于 2016-7-9 20:46:57

右边原本可以，只是偶件的倒角使密封性变坏。

trenxim · 发表于 2016-7-12 21:01:31

我感觉都不对，应该放在突台上

guihuaxiang · 发表于 2016-7-14 10:57:49

单纯从结构上来说，左边好些。但是现实中不会是这样的。你可以多看看这类图纸，你的端盖凸台（暂时这么称）要插入缸筒配合，缸筒内有倒角，凸台下有圆角，才能确保配合，右侧图就会失效啊。但是左图也不合理，密封很容易出现问题。

明天会更好 · 发表于 2016-8-11 13:01:06

放在凸台上密封效果好，放在端面上多种加工因素影响密封性。

lzchnhuyy · 发表于 2016-8-11 20:37:56

两种都不太合理，o型圈应该是加在跟缸筒内壁配合的圆柱面上，
