各位师傅这张图里的溢流阀起啥作用了
[复制链接]
|
|
各位师傅这张图里的溢流阀起啥作用了，泵是A10VSO71DFR的新泵如何调试流量和压力了谢谢
FLSPL1213432 Model (1).pdf
(51.23 KB, 下载次数: 127, 售价: 5 金钱)
| |
IP卡
狗仔卡
发表于 2016-11-7 18:40:14
提升卡
置顶卡
变色卡|

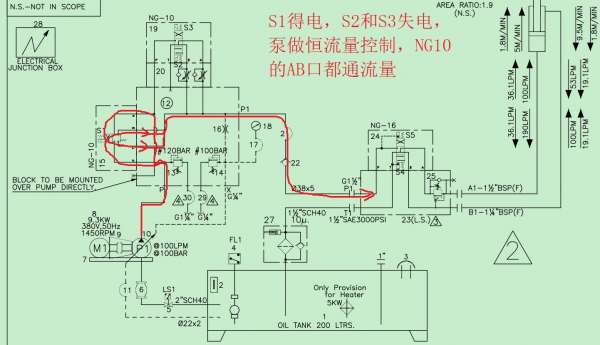

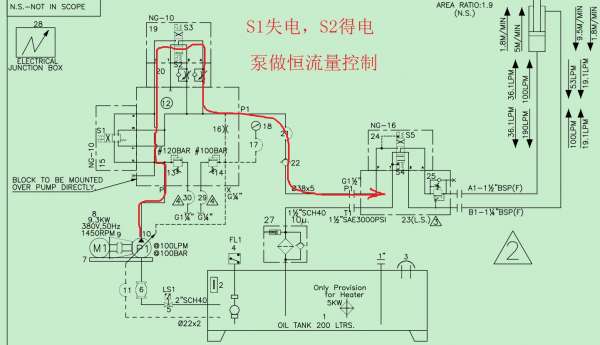

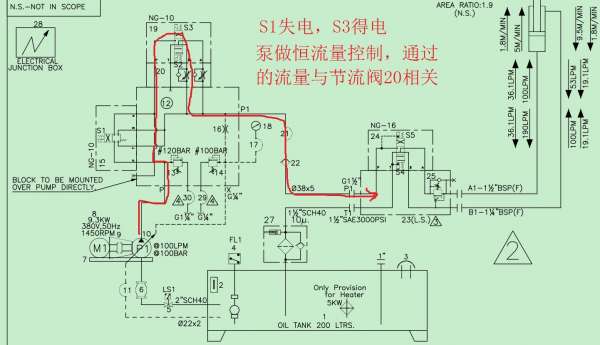

A10VSO71DFR的泵应该是三档恒流量控制，S2和S3的恒流量是通过节流阀控制，而S1的恒流则通过NG10的节流口控制，可参见图所示
| |
发表于 2016-11-7 22:36:16
|
本帖最后由 scgbb 于 2016-11-7 22:51 编辑

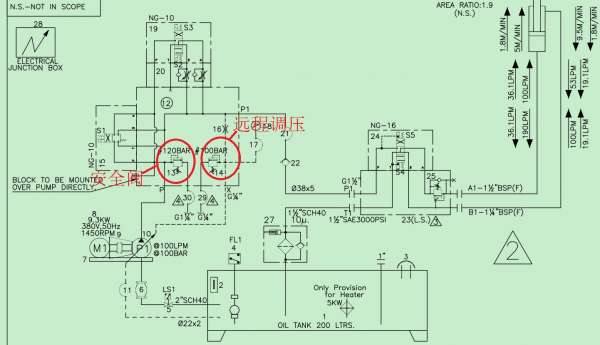

系统压力未达到远程调压阀的设定压力100bar时，为恒流量控制 系统压力达到远程调压阀的设定压力100bar时，为恒压控制 | |
|
学习了十分的感谢，我只用S2得电使用也能行吧。
| |
scgbb 发表于 2016-11-7 22:36 此乃真大神也，学习了 | |
scgbb 发表于 2016-11-7 22:46 能说一下未达到100Bar和达到100bar的控制是如何的？还有想请教一下NG-10是如何调节流量的？ | |
scgbb 发表于 2016-11-7 22:36 请问16号节流阀在其中起什么作用 | |
天之有涯 发表于 2016-11-8 13:15 16节流阀与14直动式溢流阀构成一个B半桥，看图应该是调节泵的斜盘，以控制排量 | |
天之有涯 发表于 2016-11-8 13:15 16号是个阻尼孔，作用是把P1处的负载压力引导到泵上的负载信号口。阻尼孔的作用是消除负载的压力波动，防止泵响应过于敏感 | |
|
请问一下这个是用在那里的
| |
