大家见过这种图纸吗？是否合理？

cyxz · 发表于 2024-1-21 10:22:15

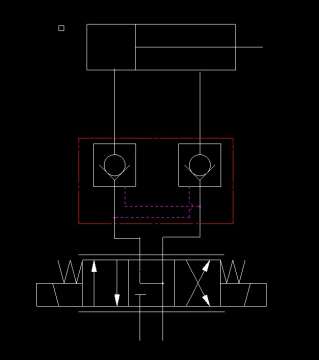

比例换向阀叠加液控单向阀，大家见过这种图纸吗？是否合理？

液压/小白 · 发表于 2024-1-22 08:36:59

这个红框框好像是一个平衡阀.......

sunjian2476 · 发表于 2024-1-22 10:59:22

合理啊，你觉得那个地方不对吗

907303029L · 发表于 2024-1-22 15:46:21

不合理，液控单向阀应该采用外控方式

好奇的咪咪 · 发表于 2024-1-22 16:10:09

要看一下油缸面积比和液控单向阀导压比匹配吗

清执 · 发表于 2024-1-23 08:00:50

双向液压锁，为何不合理？

y笨小孩 · 发表于 2024-1-23 08:21:16

见过但是这种会影响比例阀控制效果可以让比例阀来保持油缸位置去除液压锁

lh001 · 发表于 2024-1-23 09:02:21

电磁换向阀的常见，比例阀的感觉也是合理的。

907303029L · 发表于 2024-1-23 10:55:33

不合理，液控单向阀应该单独外泄

海中游 · 发表于 2024-1-23 12:42:54

完全可以的
