图形符号看不懂

a1003689972 · 发表于 2025-9-14 16:00:19

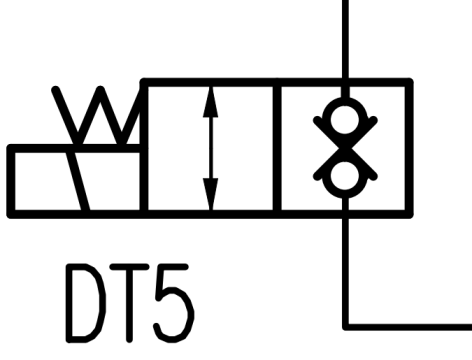

原理图中这个符号怎么搞不懂什么意思，是双向导通和双向截止的意思吗

海中游 · 发表于 2025-9-16 12:51:14

是呀，明显的。

yc331762091 · 发表于 2025-9-17 10:47:24

双向截止，零泄漏阀

fd1180 · 发表于 2025-9-17 22:09:26

就是通断阀，我理解这种阀一般会出现在比例或者伺服流量要求较高的回路中。

fd1180 · 发表于 2025-9-17 22:11:15

就是电磁通断阀，一般会出现在对了流量要求较高的回路中哈。

zzfjct · 发表于 2025-9-18 10:42:04

3楼所见正确，实际就是电磁球阀。

TH小高 · 发表于 2025-9-21 11:22:35

zzfjct 发表于 2025-9-18 10:42
3楼所见正确，实际就是电磁球阀。

支持，两个球阀锥。有时也得按象形文字理解一下。

lianqghg · 发表于 2026-1-21 16:05:47

弹簧应该画在右侧吧

0472 · 发表于 2026-1-22 11:46:22

是的亲，而且是锥阀结构，在许用范围内压力越高压的越紧

坐看风云1 · 发表于 2026-1-23 22:28:48

实际就是电磁球阀。
