1600T龙门剪 |
|

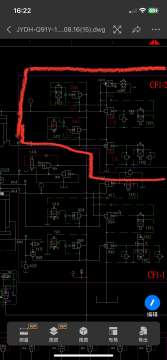

压料缸上升停止后下滑几公分就不滑了，电气液压都检查了找不到问题，大神帮忙看分析一下谢谢🙏了。红色区域为压料原理图
点评
及时跟进网友的建议，告知修复情况。
|
IP卡
狗仔卡
发表于 2025-12-19 07:08:15
提升卡
置顶卡
变色卡
|
阀YA18改为电磁球阀，减小二通插装阀控制腔的泄漏量。C16用直动式溢流阀，检查压力设定值。注意上升停止时，机械自重产生的油缸下腔油液压缩量。
|
|
阀YA18改用电磁球阀，C16用直动式溢流阀，检测压力设定值。注意机械自重产生的油缸下腔压缩量。
|
|
拆开C16插装阀，仔细检查插件、盖板、先导阀、溢流阀，清洗干净，小孔吹扫通气。
该换的换掉。 |
发表于 2025-12-19 10:13:52
|
如果YA18断电时延迟复位（螺纹安装太紧），同时右侧小溢流阀设置压力太低，可能发生压料缸下滑。 C16进油口前端的单向阀（本图未画出）直通，上升停止瞬间也有可能发生下滑。 |
|
C18中单向节流阀完全打开，YA19延时断电，试一下
|
|
发表于 2025-12-29 15:48:33
|
显示全部楼层
拆卸检查发现压料缸无杆腔进油梭阀有一个面封不严（换向阀进油到插装阀这对面）由于没有配件，没更换，能用。请问是这个故障原因引起的吗？
|
|
本帖最后由 海中游 于 2025-12-29 16:22 编辑
PANFEI 发表于 2025-12-29 15:48 早前12.19日说过，认真检查插装阀，拆开所有件检查，清洗。 梭阀通常是安装在盖板里面，当然要拆开检查，检查气密性，我是擦干净，用嘴吸感觉是否漏气。 梭阀很关键，泄露会造成插阀关闭不严实。 |
|
PANFEI 发表于 2025-12-29 15:48 不是这个原因。 这个回程后下滑一段的故障，应该出厂后一直就有吧？ 类似的毛病我曾经修过 |
