力士乐泵的恒功率控制

奋斗吧 · 发表于 2012-11-9 20:21:27

gaosilang123 发表于 2012-11-5 18:25
阁下第一步分析错了，所以你会有接下来的疑问。注意3是个油缸，可以上下伸缩，左右移动的。就是这样，可以自 ...

油缸3上下伸缩对系统有什么影响，求指教!

油缸3上升时，摇臂2绕其直角点顺时针转动，压缩弹簧6，阀1的右端顶杆受弹簧6的力减小，阀芯在左端弹簧的作用下右移，阀工作于左位。这是我的理解。发表于 2012-11-12 10:38

jinpingguo0720 · 发表于 2012-11-9 21:40:59

紫龙蓝冰发表于 2012-11-6 10:26
是不是压力上升到调定值之前，阀1工作于右位，压力上升到调定值之后，阀1工作于左位？谢谢。

阀1并不是简单的开关。

zy198726 · 发表于 2013-3-25 20:56:33

楼主有力士乐的样本吗?分享下啊！

尹占毫 · 发表于 2013-3-26 22:38:48

图错的太离谱了，呵呵不知道谁绘的，这个图根本动不起来，

尹占毫 · 发表于 2013-3-26 22:40:05

图错了，不知道有看出来的没有

471165265 · 发表于 2013-3-27 11:03:27

通过力矩平衡实现恒功率原理

471165265 · 发表于 2013-3-27 11:06:24

个人觉得要比双弹簧控制的那个恒功率控制要准确一些，双弹簧控制只是近似的。这个主要是利用力矩平衡达到恒功率

471165265 · 发表于 2013-4-2 13:16:05

gaosilang123 发表于 2012-11-5 18:25
阁下第一步分析错了，所以你会有接下来的疑问。注意3是个油缸，可以上下伸缩，左右移动的。就是这样，可以自 ...

的确是油缸，

lyynuoyan · 发表于 2013-4-2 21:26:36

471165265 发表于 2013-4-2 13:16
的确是油缸，

不是油缸，进油、回油的油路都没有

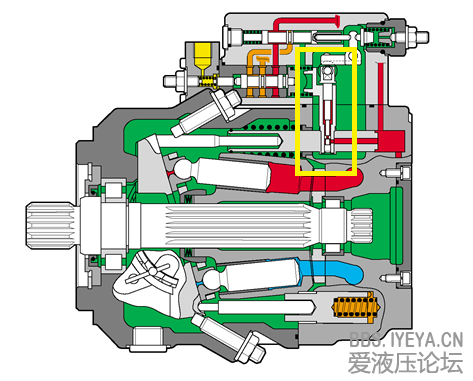

这是话塞液压缸，液压油从下面进入，回头靠是弹簧力。发表于 2013-4-2 22:02

lyynuoyan · 发表于 2013-4-2 22:18:35

lyynuoyan 发表于 2013-4-2 21:26
不是油缸，进油、回油的油路都没有

没见弹簧，不大像油缸
