仔细的讨论一下力士乐A10V DR控制泵在液压系统中的变量情况

wl5212267 · 发表于 2015-2-5 11:12:48

路过，描述的迷糊，听着也迷糊。

静静等待 · 发表于 2015-2-6 14:17:02

游勇发表于 2013-10-22 23:02
由于有比例方向阀在变量泵与液压缸之间，所以结论如下：
1. 液压缸的速度是0.5米/分，对应的流量是40升/分 ...

也就是说此时DR泵已经变量，其出口压力保持在设定值 200bar，但是因为油缸还是要继续伸出即有流量需求，此时泵提供系统所需要的流量40lpm，则泵排量为27.7cc/r，直至油缸运动到尽头后不再需要流量输出则泵排量减为最小？

点评

游勇

是的。发表于 2015-4-7 12:48

405735411 · 发表于 2015-2-8 09:32:00

不错的资料，学习了
- 本文出自液压圈，原文地址：https://www.iyeya.cn/home.php?mod=space&do=notice&view=system

shamozhihu14 · 发表于 2015-2-25 17:26:24

游老师说的那个比例阀压差逻辑反了吧，应该是比例阀根据通过阀自身流量产生5兆帕压差然后叠加到系统压力上产生20兆帕系统压力，不是系统有20兆帕压力，导致阀有5兆帕压差。如果阀压差没有5兆帕，那么系统实际压力应该到不了20兆帕，此时泵应该不会变量，就是最大排量输出的。个人理解哈。。。。

点评

游勇

1. 压力是从阻力产生，同时最大和最小流量之间实的变量压力际有0.5Mpa的分别。即设流量时为20Mpa，开始变量时的压力为19.5Mpa； 2. 开始时比例阀未开，油泵变在20Mpa下变为0排量； 3. 比例阀打开，由于开度小，负详情回复发表于 2015-2-25 22:37

游勇 · 发表于 2015-2-25 22:37:01

shamozhihu14 发表于 2015-2-25 17:26
游老师说的那个比例阀压差逻辑反了吧，应该是比例阀根据通过阀自身流量产生5兆帕压差然后叠加到系统压力上 ...

1. 压力是从阻力产生，同时最大和最小流量之间实的变量压力际有0.5Mpa的分别。即设流量时为20Mpa，开始变量时的压力为19.5Mpa；
2. 开始时比例阀未开，油泵变在20Mpa下变为0排量；
3. 比例阀打开，由于开度小，负载未起动，20Mpa压力用于推动负载；
4. 负载起动後的速度决定于阀门开口度和负载与变量泵之间的压差，并非什么叠加。压差是果，不是因。

shamozhihu14 · 发表于 2015-3-4 17:23:31

我前面理解是误，谢谢游老师指正！

wuzhong · 发表于 2015-4-6 23:28:59

根据我了解的，DR泵的变量压力3bar，即200bar零流量，197bar流量，所以40升/分钟的对应出口压力大约199bar，排量27.35cc，流量40.21升。

点评

游勇

3 Bar是压力设定的重复精度。不同大小的DR变量泵的最大流量和最小流量的压差是不同的详情回复发表于 2015-4-7 12:57

游勇 · 发表于 2015-4-7 12:57:06

wuzhong 发表于 2015-4-6 23:28
根据我了解的，DR泵的变量压力3bar，即200bar零流量，197bar流量，所以40升/分钟的对应出口压力大约199bar ...

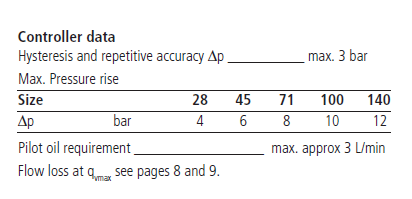

3 Bar是压力设定的重复精度。不同大小的DR变量泵的最大流量和最小流量的压差是不同的
DR pressure difference.PNG

wuzhong · 发表于 2015-4-7 18:45:22

本帖最后由 wuzhong 于 2015-4-7 19:23 编辑

游勇发表于 2015-4-7 12:57
3 Bar是压力设定的重复精度。不同大小的DR变量泵的最大流量和最小流量的压差是不同的

谢谢，这个还真是自己没注意到！
修正如下：
45-DR泵的变量压力6bar，即200bar零流量，194bar流量，所以40升/分钟的对应出口压力大约198bar，排量27.35cc，流量40.21升。

actuushii · 发表于 2015-8-8 10:52:51

还得看多几遍，找找力士乐资料啊，系统资料啊，计算公式啊看下，理解下。都说三楼正解，但是数据怎么来的还是不明白，比如27.7cc。只能怪自己懂得不多，理解能力还不够。
