楼主: 泛舟
|
力士乐泵的先导阀为什么都是采用大、小弹簧的方式？
[复制链接]
|
|
的确是2个，个人觉得一大一小是不是对负载的各种变化能做出及时的反应
| |
IP卡
狗仔卡
发表于 2013-11-1 12:41:19
|
调压顶丝是作用在两件弹簧上吗?
| |
zhangrongji85 发表于 2013-11-1 10:33 受教了··········· | |
linwowotou 发表于 2013-11-1 09:34 老师拆过A10泵么？有图片没，能共享么？ | |
zhangrongji85 发表于 2013-11-1 10:33 这个很靠谱！ | |
zhangrongji85 发表于 2013-11-1 10:55 前辈是高人！ 鄙人菜鸟，别嫌啰嗦，再请教两个问题 1、前辈碰见过双弹簧的这种结构，其中一根弹簧断裂的情况么？是不是其中一根断裂了，调节顶丝，压缩另一根弹簧，以获得与双弹簧大致相当的力，我可以这么理解么？ 2.前辈有恒功率弹簧的图片么，能讲讲双顶丝调节的弹簧的调节方式，及恒功率曲线的成因么？ 鄙人 | |
|
您好，尝试参与一下：
1、您提及图片中DR阀目前在国内有双弹簧的也有单弹簧的；如力士乐那种“大头阀”DR阀中多为双弹簧，有些国内泵源DR为单弹簧； 2、由于这种泵源的职能阀调节是基于压力补偿原理即压差调节的，单双弹簧的区别在于压差反映到液压力的大小，具体到弹簧上是弹簧弹力（刚度）的问题，这个是需要计算选型的，这里不赘述了； 3、FR阀目前多为双弹簧（没见过单弹簧的），因为X口需要根据不同职能外接油路，如DRG接溢流阀、DFR(1)流量调节阀，所以选用双弹簧（个人感觉）。 4、恒功率阀为双弹簧（前端）这个是双曲线近似问题，是个老生常谈的问题了，不赘述了。 | |
|

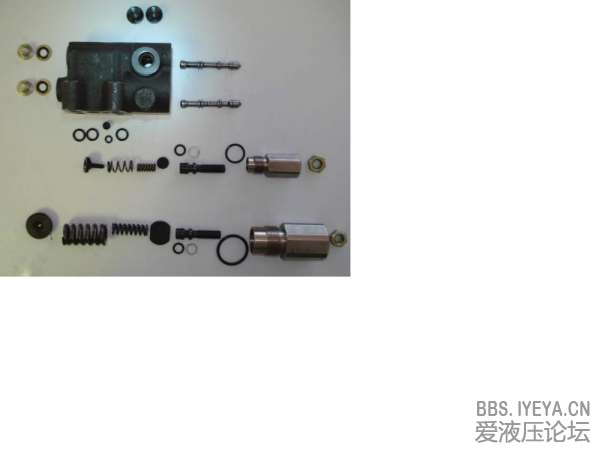

附传两张图片，图一为双弹簧（DR），图二为单弹簧(DR)；其实前端的活塞、顶柱还是有区别的（不赘述了）。
| |
|
大小弹簧的螺旋方向不一致，是一个左旋，另一个右旋。原因或原理？
| |
scgbb 发表于 2013-11-2 10:00 两支弹簧受力方向和一致，如果旋向一致的话，会有干涉即互相绕入彼此，影响压差控制。 | |
