注塑机泵原理

wuzhong

α-X 发表于 2015-4-15 11:23
那为何还要上面那个定差溢流阀呢？？

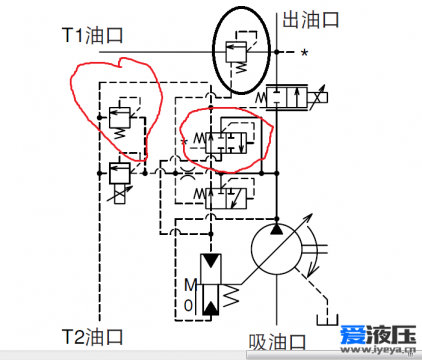

你说的是右边红圈下面的定差溢流阀吧？这个是泵的恒压控制，当泵的输出压力高于一定压力的时候泵摆角变小，输出流量变小！压力相对稳定，该控制优先于负载敏感控制

α-X

wuzhong 发表于 2015-4-15 13:00
你说的是右边红圈下面的定差溢流阀吧？这个是泵的恒压控制，当泵的输出压力高于一定压力的时候泵摆角变小 ...

我说错了！那个黑色的圈圈应该是不二越样本所说的防浪涌阀！当节流阀后的压力大于泵压+弹簧力时开启。但是有左侧那个限压阀为何还要这个阀？！

wuzhong

α-X 发表于 2015-4-15 20:13
我说错了！那个黑色的圈圈应该是不二越样本所说的防浪涌阀！当节流阀后的压力大于泵压+弹簧力时开启。但 ...

不要被名称忽悠了呃，你看下原理节流阀后的压力加弹簧压力等于泵出口压力，这样保证了节流阀前后压降，继而控制泵输出的流量！左边的系统压力阀有2个，，一个是限定最高压力，还有电比例溢流阀根据需要调整泵的输出压力
