力士乐SX12系列多路阀请教

PAUL.Li · 发表于 2013-7-25 21:24:27

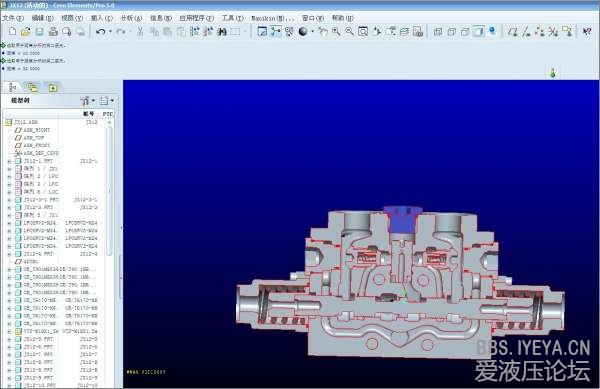

此阀本人在做，有三维模型，详细试验报告。但没有白吃的午餐。想了解，拿资料交换。QQ360180217

回忆_gt71a · 发表于 2018-4-21 15:19:37

主阀片每个阀的工作原理，有详细的图吗？

创圆船 · 发表于 2018-5-4 13:44:37

交流学习发表于 2013-5-18 20:05
优点：多执行机构的复合动作协调性比较好，对驾驶员的技能要求比较低。
缺点：补偿器有能耗。

你好，版主，我想跟你讨论一下，关于补偿器的压力损失的问题，我觉得补偿器不会造成压力损失。因为从泵出口压力到负载压力肯定有压降，如果只有换向阀，那么压降全落在换向阀上，如果加上补偿器，那压降就会分成两部分，一部分落在换向阀上另一部分落在补偿器上。
请赐教

fontas3810 · 发表于 2019-8-8 05:39:21

酷酷王发表于 2013-5-16 10:13
4.LS的压力只决定于最高压力负载。如果是低负载联的压力变化了LS的压力值不受影响

为什么LS的压力只决定于最高压力负载？三位三通补偿器跟梭阀不一样，它是如何选出最高压力的？

fontas3810 · 发表于 2019-8-8 06:01:08

酷酷王发表于 2013-5-16 10:13
4.LS的压力只决定于最高压力负载。如果是低负载联的压力变化了LS的压力值不受影响

另外为什么这里要用三位三通的补偿阀来选出最大负载压力？而不用梭阀呢？有什么优势？三位三通补偿器的中位有什么作用？为什么有的工作联三位三通补偿器上位是闭锁的，而有的工作联三位三通补偿器上位的右侧油口与左侧下油口通过节流连通的呢？

黑哥 · 发表于 2019-10-22 13:02:38

多执行机构的复合动作协调性比较好，对驾驶员的技能要求比较低。
缺点：补偿器有能耗。
