大家帮帮忙看看这油路图，为什么油缸不保压，出现反弹现象

huanghaihua · 发表于 2014-6-15 12:54:36

zzfjct 发表于 2014-6-15 10:11
一个简单方法可以试下：将1E1的A→C阻尼孔直径加大一倍，回弹速度不会增加，只会减小，也许能做到看不出回 ...

嗯！谢谢。我会按你的建议试试。因为机器现在不在公司，可能要过一些时间我才反馈给你。

huanghaihua · 发表于 2014-6-16 21:38:17

zzfjct 发表于 2014-6-14 23:25
问题就在1E1插件的流向，B→A是无泄漏的，A→B是有泄漏的。回弹即1E1的A→C→B泄漏所致，无可置疑！
按原 ...

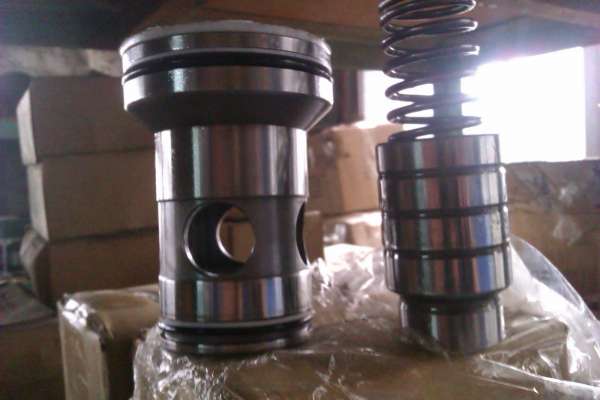

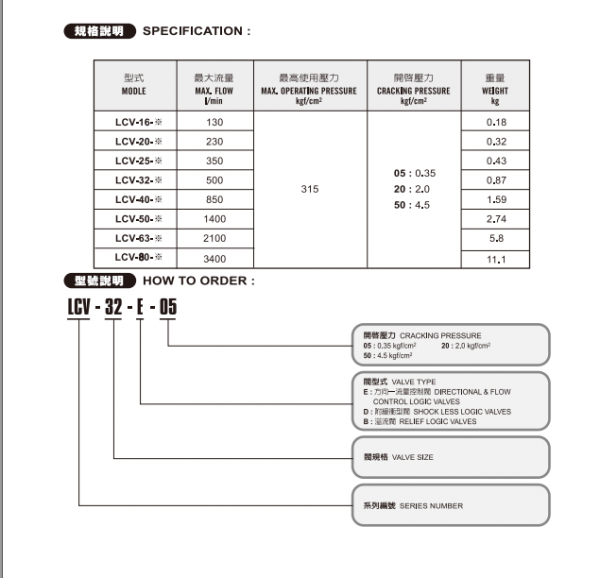

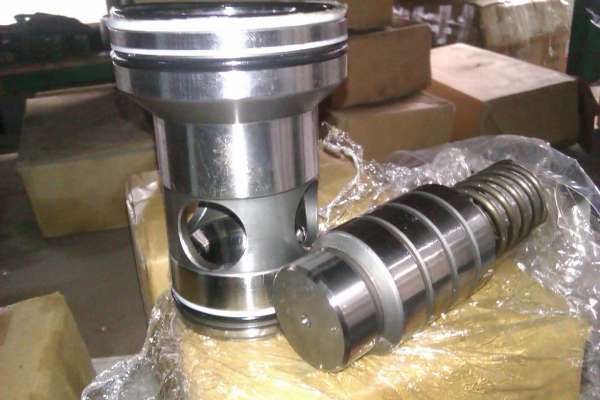

这图片是我目前用的方向型逻辑阀

wawaadd · 发表于 2014-6-19 16:59:43

有没有改良的下文了？

huanghaihua · 发表于 2014-6-19 21:45:30

wawaadd 发表于 2014-6-19 16:59
有没有改良的下文了？

。由于机器比较远，要找个时间过去，可能一两个星期后才能回复你

我是一直在关注进展呢，一两个星期也算过了一周了，继续等等发表于 2014-6-26 18:40

huanghaihua · 发表于 2014-7-1 11:12:02

huanghaihua 发表于 2014-6-19 21:45
。由于机器比较远，要找个时间过去，可能一两个星期后才能回复你

前天有人出差去，加大LE1哪边的阻尼孔也没有能解决油缸反弹问题。看来现在实在没有办法，我正在做一个用一只逻辑阀做的油路板，功能相当于二位二通的截止阀。这块油路板是放在油缸后面的

huanghaihua · 发表于 2014-7-1 11:14:05

wawaadd 发表于 2014-6-19 16:59
有没有改良的下文了？

前天有人出差去，加大LE1哪边的阻尼孔也没有能解决油缸反弹问题。看来现在实在没有办法，我正在做一个用一只逻辑阀做的油路板，功能相当于二位二通的截止阀。这块油路板是放在油缸后面的

嗯！多交流、多学习，希望大家都能进步发表于 2014-7-2 17:06

我也觉得解决不来，所以才密切关注；谢谢反馈，以后多多交流发表于 2014-7-1 19:56

1983 · 发表于 2014-7-7 16:17:49

huanghaihua 发表于 2014-6-14 21:45
前辈，请问能不能给个方案来，现在急啊！

为什么不试着加个蓄能器呢？

pengd6 · 发表于 2014-7-9 19:57:14

油缸两头都要接在插装阀的B 口。这样不会有泄压，因为线密封比面密封好。

RLYY1121831828 · 发表于 2014-7-10 12:16:30

Y4主阀内部芯泄漏，你设计出问题了。你的主阀芯是有间隙的。有间隙就会有泄漏，油温高一点会更加明显。不懂我在和你说。

RLYY1121831828 · 发表于 2014-7-10 12:17:53

I1E不能这样设计知道吗？
