求助,这个阀芯的作用是什么?

[复制链接]
  • TA的每日心情
    无聊
    2017-6-23 09:31
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-9-20 11:00:59 | 显示全部楼层 |阅读模式 IP属地:

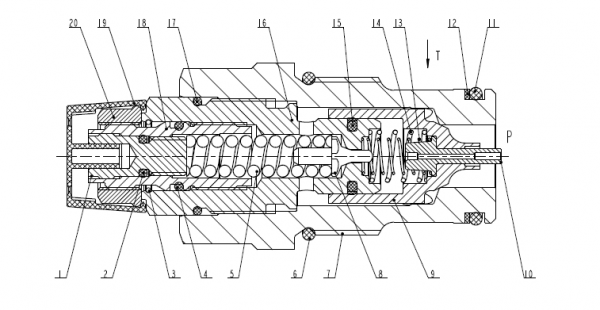

    附图是力士乐A4VG系列的 溢流补油阀,序号10  阀芯的作用是什么?

    求助,这个阀芯的作用是什么?

    求助,这个阀芯的作用是什么?
  • TA的每日心情
    开心
    2022-6-22 14:35
  • 签到天数: 571 天

    [LV.9]以坛为家II

    发表于 2017-9-20 13:27:46 | 显示全部楼层 IP属地:重庆
    是一个先导溢流阀,10为主阀芯,8为先导阀芯。
  • TA的每日心情
    无聊
    2017-6-23 09:31
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-9-20 14:47:55 | 显示全部楼层 IP属地:
    2楼说的不对吧,
    溢流的时候,8是先导阀芯,9是主溢流。
    补油时,回油压力大于P压力,8可看为单向阀

    我就是不知道这个10的的作用?10是很小的那个提动头

    点评

    补油时9仍是单向阀的主阀芯。  发表于 2017-9-20 18:20
  • TA的每日心情
    无聊
    2017-6-23 09:31
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-9-20 15:02:39 | 显示全部楼层 IP属地:
    哪个高手人知道呀,告诉一下
  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2017-9-20 15:23:38 | 显示全部楼层 IP属地:
    10号阀芯在溢流时作为阻尼孔提供先导油液,补油(反向导通)时用于泄放弹簧腔油液。
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-9-20 15:40:20 | 显示全部楼层 IP属地:江苏淮安
    本帖最后由 cqzyouxiang 于 2017-9-20 15:59 编辑

    8的簧刚度较大,补油别指望他,压差性质,也永远打不开。10负压传感器,P负压时左移,压缩内簧,卸掉对9的压力,叠加传至内腔的负压,打开9完成补油。
  • TA的每日心情
    开心
    2020-5-15 08:19
  • 签到天数: 764 天

    [LV.10]以坛为家III

    发表于 2017-9-20 19:06:22 | 显示全部楼层 IP属地:北京

    该用户从未签到

    发表于 2017-9-20 20:28:35 | 显示全部楼层 IP属地:安徽蚌埠
    ihydraulics 发表于 2017-9-20 19:06
    看一下这个,https://www.iyeya.cn/thread-48302-1-1.html

    这个比较直观~~~~~~~~~~~
  • TA的每日心情
    奋斗
    2022-9-30 23:29
  • 签到天数: 228 天

    [LV.7]常住居民III

    发表于 2017-9-20 23:09:12 | 显示全部楼层 IP属地:
    溢流时,10号件的阻尼孔将高压传至先导阀芯。
    补油时,主阀芯与先导阀芯之间的容积内的油液可以通过10号件的小孔流出,从而使主阀芯在回油与P口间的压差下打开,实现补油。
  • TA的每日心情
    开心
    2015-4-14 19:52
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 2017-10-11 17:02:55 | 显示全部楼层 IP属地:上海
    1. 在设定压力以下工作时,10的阻尼孔使锥阀9内腔压力与P压力保持一致,使锥阀9紧贴壳体7,确保密封。
       即P压力有瞬间升高,阻尼孔作用下即使先导阀10向左移动,也不至于推开主锥阀8。这种结构对密封性更好。
    2. 当压力达到设定压力及补油情况同7楼解释。
