[分享] 本人之前设计用来实现可差动的一插装油块,在调试时出现了不保压问题

  [复制链接]
  • TA的每日心情
    奋斗
    2020-11-25 23:33
  • 签到天数: 55 天

    [LV.5]常住居民I

    发表于 2014-2-28 19:52:19 | 显示全部楼层 |阅读模式

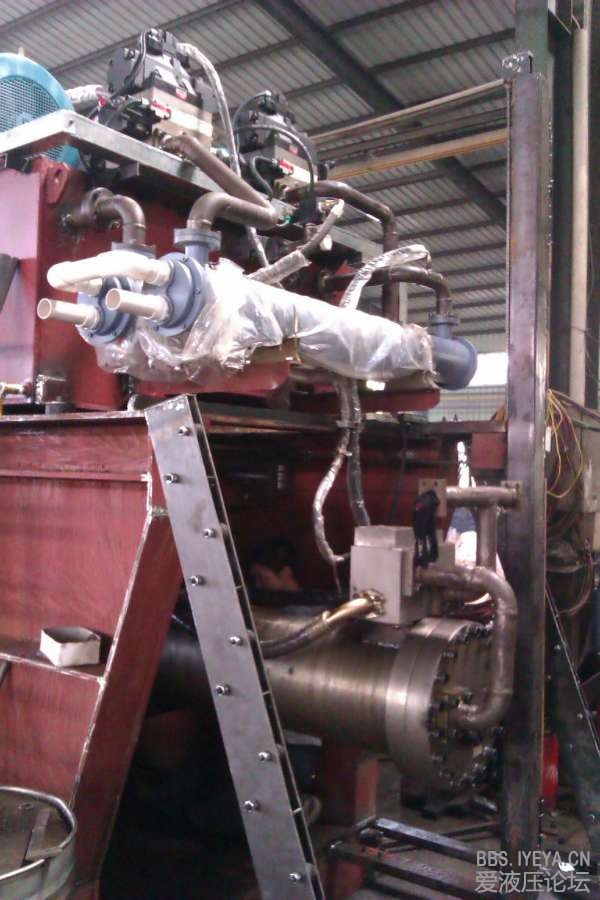

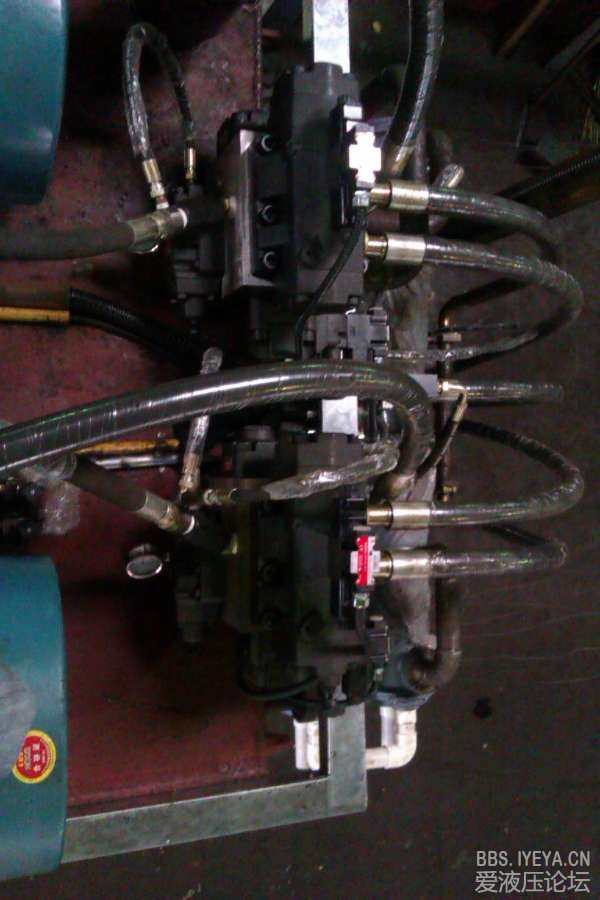

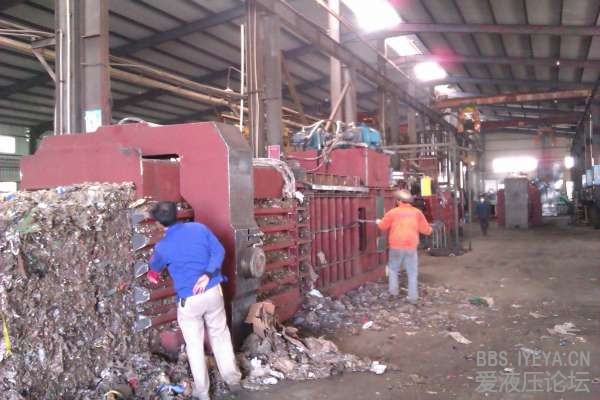

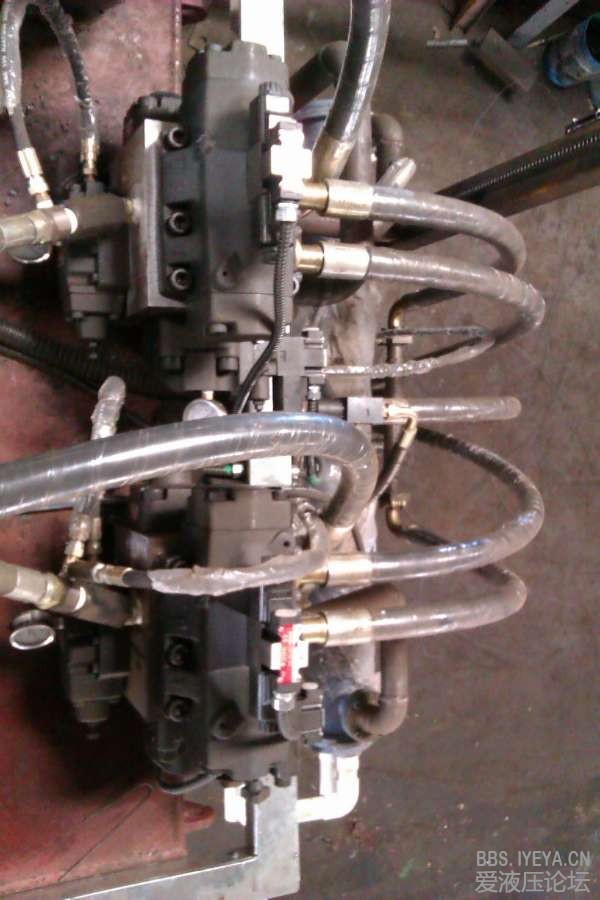

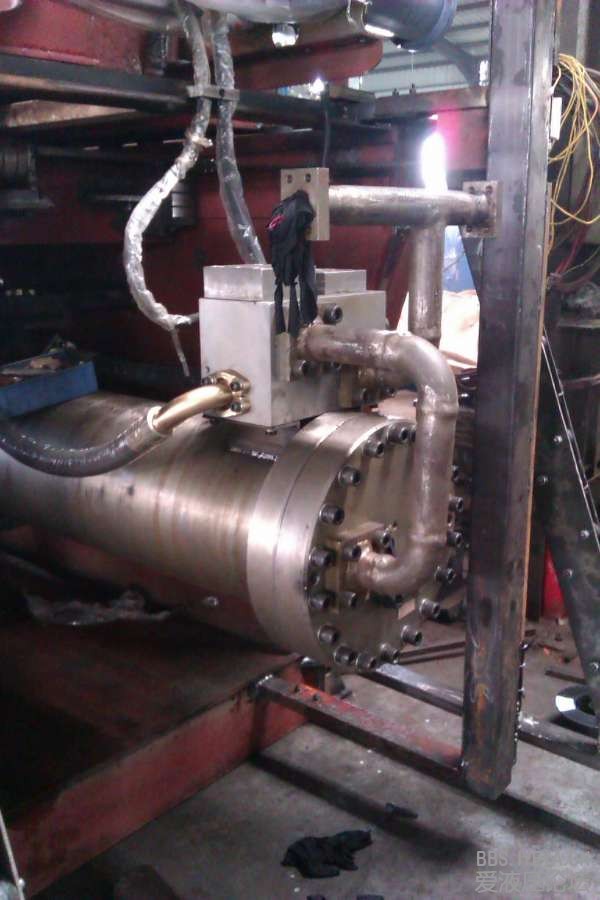

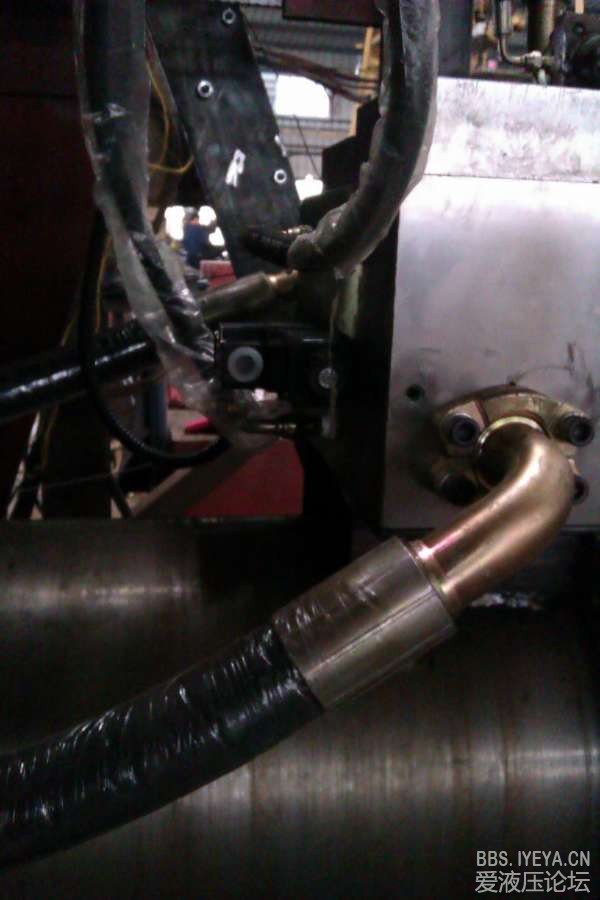

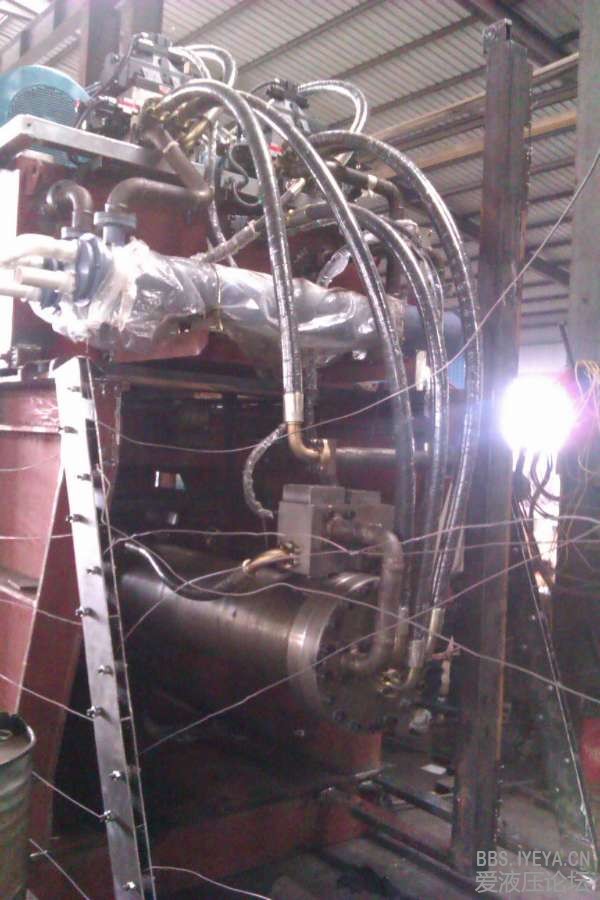

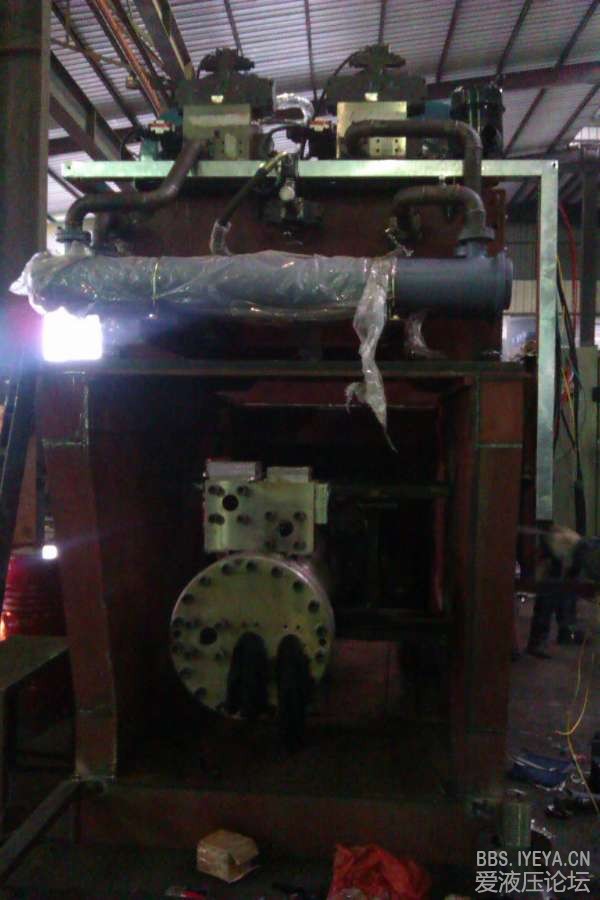

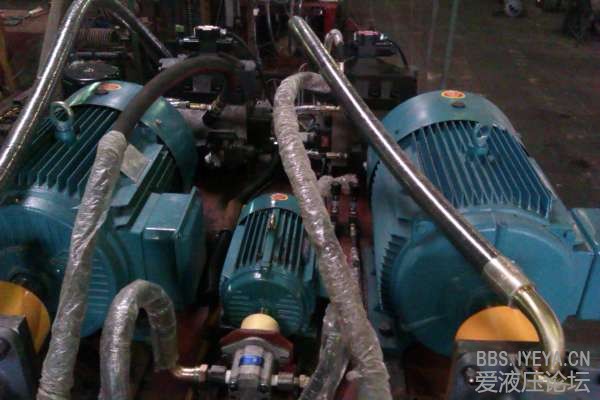

           附上一些图片给各位同行位看看,或可指点下小弟我。这是本人之前发表过的一插装油路块,当初考虑得不周到,出现不能即刻保压的问题。是这样的,就是当系统压力达到设定值时,溢流阀卸苛,换向阀复位;由于此设备是压缩废纸皮的,有弹性。一般情况下,油缸是不会后退的,但此时油缸却会后退几公分后才定下来。接着就想到保压问题,就对左边的逻辑阀的盖板做了一点小改到,再从A口引一股油过实现保压。再调试,效过很理想,不过最理想的应该还要加一电磁止逆阀。

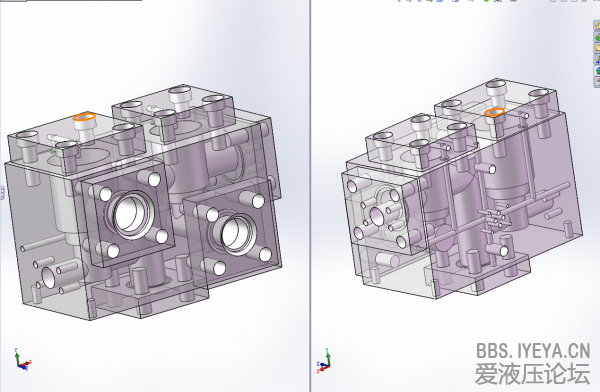

    3D图

    3D图

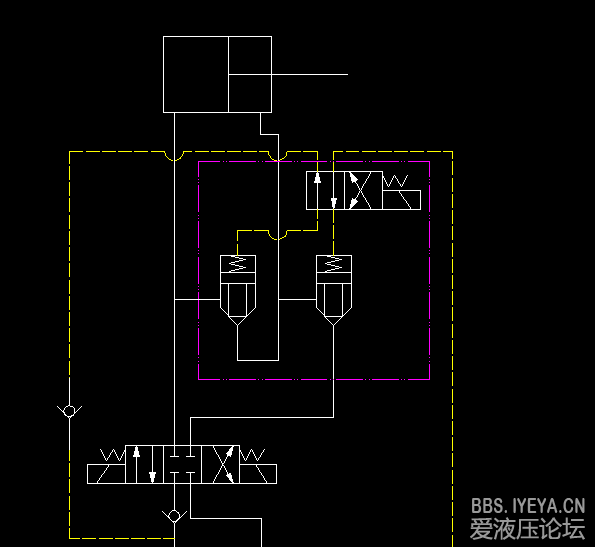

    原原理图

    原原理图

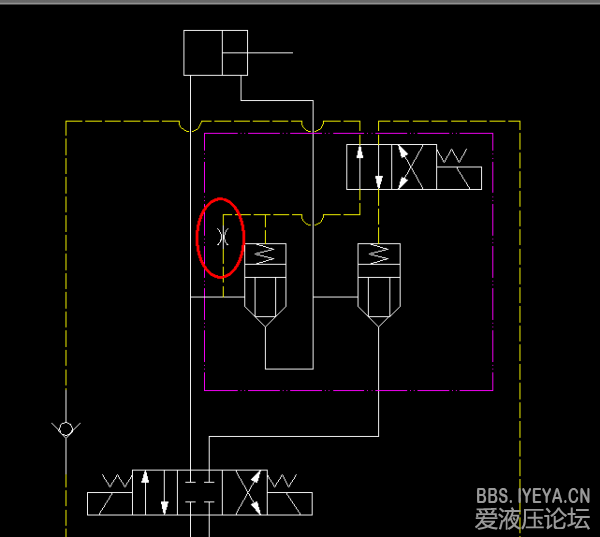

    更改后原理图

    更改后原理图
    回复 论坛版权

    使用道具 举报

    该用户从未签到

    发表于 2014-2-28 20:22:40 | 显示全部楼层
    很有趣的设计,差动油路很好。保压主要考虑锥阀的密封效果与响应。
