博士力士乐0811 405 106放大器接线图6、7引脚问题

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
发表于 2014-3-30 21:12:11 | 显示全部楼层 |阅读模式
博士力士乐0811 405 106放大器接线图6、7引脚问题?6、7引脚的作用?6、7引脚接与不接所产生的现象或后果?

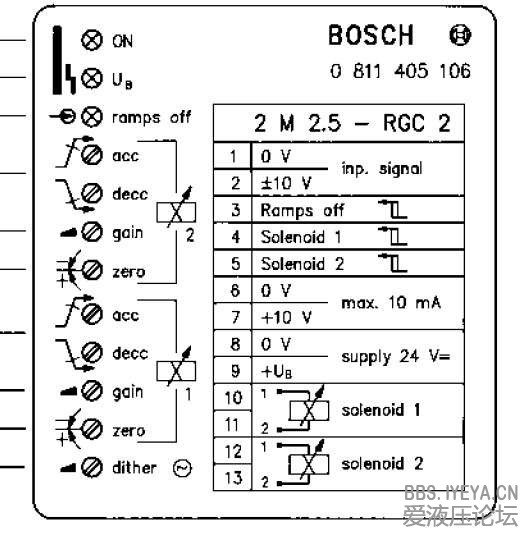

0811 405 106-1.jpg

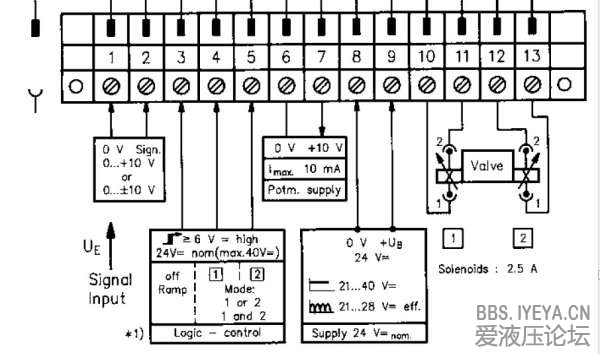

0811 405 106-2.jpg
  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-3-30 21:14:20 | 显示全部楼层
下图中的意思 2014-03-30_212239.jpg
回复 支持 反对

使用道具 举报

发表于 2014-3-31 20:42:48 | 显示全部楼层
通过外接多圈电位器控制放大板时,6,7脚接电位器供电端(首,末端),电位器中心抽头端接放大板2脚

评分

参与人数 1金钱 +10 收起 理由
游勇 + 10 很给力!

查看全部评分

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-4-1 07:49:04 | 显示全部楼层
huntaway 发表于 2014-3-31 20:42
通过外接多圈电位器控制放大板时,6,7脚接电位器供电端(首,末端),电位器中心抽头端接放大板2脚

原来是这样才有多圈电位器,难怪我在现场发现6、7引脚是空的。谢谢!
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:236
  • 打卡总奖励:1098
发表于 2014-4-24 00:21:22 | 显示全部楼层
看不懂   得多学学电气方面的知识
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:220
  • 打卡总奖励:407
发表于 2014-4-24 13:47:38 | 显示全部楼层
huntaway 发表于 2014-3-31 20:42
通过外接多圈电位器控制放大板时,6,7脚接电位器供电端(首,末端),电位器中心抽头端接放大板2脚

学习了,受教。
回复 支持 反对

使用道具 举报

发表于 2014-4-24 14:16:45 | 显示全部楼层
6 和 7不接没关系的,它是是个输出电压信号,用来检测1和2端的输入电压信号的;
显然2楼的回答是错误的
回复 支持 反对

使用道具 举报

发表于 2014-4-24 14:46:34 | 显示全部楼层
3、4、5针脚才是接电位器的
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:7
 楼主| 发表于 2014-4-24 16:34:52 | 显示全部楼层
zhangrongji85 发表于 2014-4-24 14:46
3、4、5针脚才是接电位器的

3、4、5引脚的接法是实现缓冲切除功能的
回复 支持 反对

使用道具 举报

发表于 2014-5-7 15:29:46 | 显示全部楼层
只有英文版本的,英文过得去的看一下
re30229_2012-07.rar (390.46 KB, 下载次数: 21, 售价: 5 金钱)
