[请教] 求大神讲解液压系统图

  [复制链接]
  • TA的每日心情
    擦汗
    2018-4-20 16:00
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2017-8-11 16:06:31 | 显示全部楼层 |阅读模式

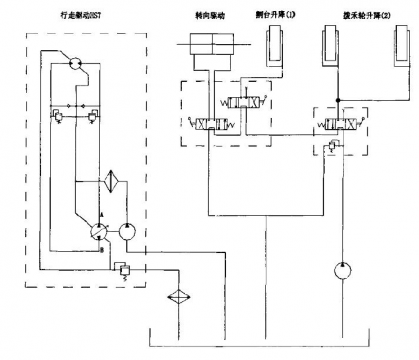

    求大神讲解这个液压系统图,最好详细点儿,谢啦

    求大神讲解液压系统图

    求大神讲解液压系统图
    回复 论坛版权

    使用道具 举报

    该用户从未签到

    发表于 2017-8-12 13:06:56 m.iyeya.cn | 显示全部楼层
    zs123 发表于 2017-8-11 16:06
    求大神讲解这个液压系统图,最好详细点儿,谢啦

    太简单了,自己研究吧
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情
    开心
    昨天 15:52
  • 签到天数: 153 天

    [LV.7]常住居民III

    发表于 2017-8-14 09:06:22 | 显示全部楼层
    左边是闭式液压行走系统,动力提供由双向变量柱塞泵,液压马达也是双向,正反转和油泵同步,其间有双安全阀保证系统安全。马达正反转都可以安全阀保证。柱塞泵旁边的油泵是补油泵,由于闭式系统有溢流损失,要通过补油泵补油才能保证闭式容器内的完整性。右边的简单一些,3个电磁阀中位机能为PT相通,相互串联,所以只能动作一个电磁阀才有功能,这个电磁阀停止后才能动作另一个电磁阀
    回复 支持 1 反对 0

    使用道具 举报

  • TA的每日心情
    无聊
    2017-7-17 11:14
  • 签到天数: 6 天

    [LV.2]偶尔看看I

    发表于 2017-8-15 15:11:34 | 显示全部楼层

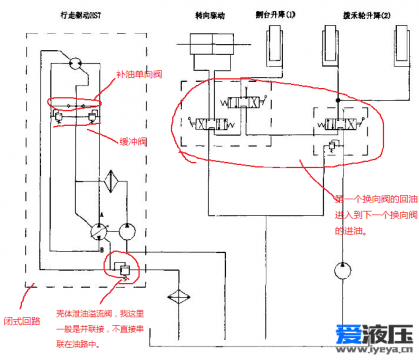

    以上是我的个人理解,如有问题,欢迎交流。
  • TA的每日心情
    擦汗
    2017-8-29 08:08
  • 签到天数: 15 天

    [LV.4]偶尔看看III

    发表于 2017-8-15 17:19:11 | 显示全部楼层
    壳体泄油回路加溢流阀?没见过这么搞得

    该用户从未签到

    发表于 2017-9-21 21:39:34 | 显示全部楼层
    马达两端是双平衡阀
