液压系统设计中液压元件的选择

2022-8-20 19:00| 发布者: 液压哥| 查看: 579| 评论: 1

简介:1.液压泵的选择液压泵的规格型号按计算值在产品样本选取,为了使液压泵工作安全可靠,液压泵应有一定的压力储备量,通常泵的额定压力可比工作压力高25%—60%。泵的额定流量则宜与相当,不要超过太多,以免造成过大的 ...

1.液压的选择

液压泵的规格型号按计算值在产品样本选取,为了使液压泵工作安全可靠,液压泵应有一定的压力储备量,通常泵的额定压力可比工作压力高25%—60%。泵的额定流量则宜与相当,不要超过太多,以免造成过大的功率损失。

2.流量阀的选择

选择节流阀和调速阀时还要考虑其最小稳定流量 是否符合设计要求,一般中、低压流量阀的最小稳定流量为50ml/min~100ml/min;高压流量阀的最小稳定流量为2.5ml/min~20ml/min。

3.溢流阀的选择

直动式溢流阀响应快,适合作制动阀及流量较小的安全阀,先导式溢流阀的启闭特性好,宜作调压阀,背压阀及流量较大的安全阀用。

先导式溢流阀的最低调定压力一般只能在0.5~1Mpa范围内。选择溢流阀时,应按液压泵的最大流量 选取,并应注意其许用的最小稳定流量,一般来说,其最小稳定流量应是公称流量的15%以上。

4.单向阀及液控单向阀的选择

选择单向阀时,应注意其开启压力大小 ,开启压力小作单向阀,开启压力大作背压阀。

液控单向阀有内泄式和外泄式之分,外泄式的控制压力较低,工作可靠,但要多一根泄油油管。

5.换向阀的选择

按通流量选择结构型式,一般通流量在190L/min以上时,宜选用二通插装阀,70L/min以下可选用电磁换向阀,否则需用电液换向阀。

按换向性能等选择电磁铁类型,由于直流电磁铁尤其是直流湿式电磁铁的寿命长,可靠性高,故应尽量选用直流湿式电磁换向阀。

按系统要求选择滑阀机能。

对于可靠性要求特别高的系统来说,阀类元件的额定压力应高出其工作压力较多。

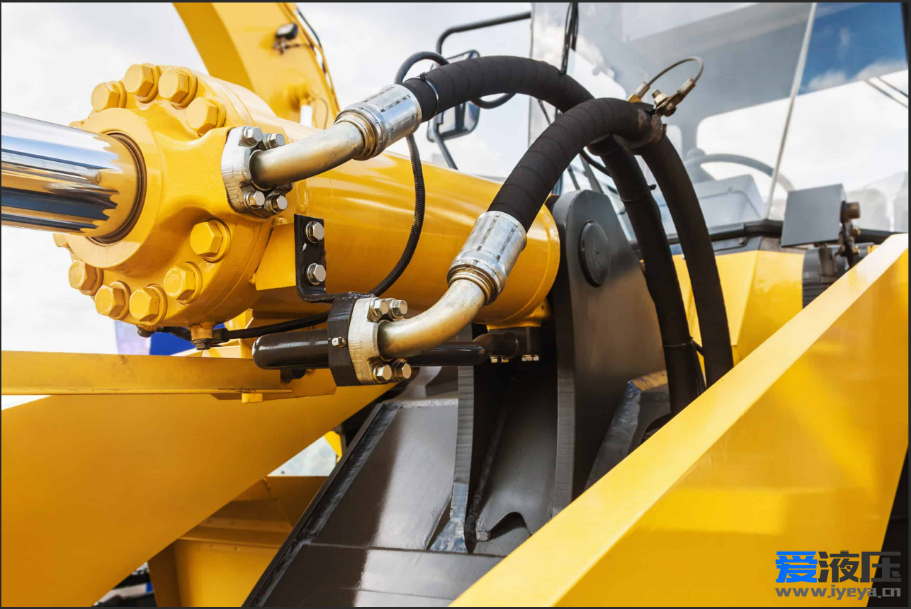

6.油管的选择

油管的规格尺寸大多由所连接的液压元件接口处尺寸决定 ,只有对一些重要的管道才验算其内径和壁厚。

对于固定式的液压设备,常将液压系统的动力源,阀类元件集中安装在主机外的液压站上,这样能使安装与维修方便,并消除了动力源的振动与油温变化对主机工作精度的影响。
