LUDV液压系统控制原理请教 |
|

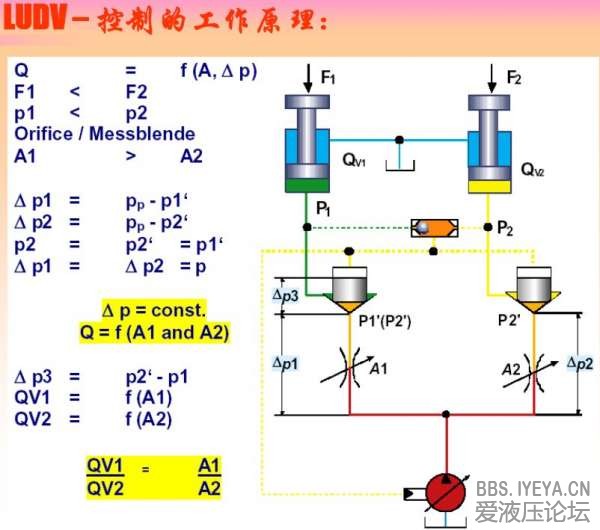

请教各位老师，LUDV控制原理图，既然两边的负载中最大负载和节流阀出口压力都相同，那么Δp3(小负载压力补偿阀两端的压差）是如何产生的？负载压力的大小是如何改变补偿阀开口的大小的？想了很长时间还是不太明白。
| |
IP卡
狗仔卡
发表于 2013-3-11 14:48:48
提升卡
置顶卡
变色卡|
首先要明白"负载压力补偿阀"是用来增加压差的。
1. 负载2比负载1高，负载2的压力补偿阀是全开的，所以压差为零； 2. 负载1比负载2小，压力补偿阀会关上，引至压差上升，直至压力补偿阀的入油口压力和P2相等，此时压差为压力补偿阀的进口压力和负载的压力P1为Δp3。 | |
发表于 2013-3-12 23:22:20
|
楼上所说正确！负载压力补偿阀"是用来增加压差的。
| |
|
不过有一点还是不明白，在LUDV系统中，如果负载1先与负载2打开和负载2先与负载1打开，两个压力补偿器分别是如何共做的？
| |
|
竹兄，这个问题我们讨论LS中已经涉及。。。我还是给你的话语顿开的
小负载设为P1，大负载为P2。则，经过节流阀后 小负载处节流后压力为P2，大负载节流后也为P2，（节流损失1） 由此可分析，小负载补偿前为P2，补偿后即等于负载为P1. 则压差==P2 - P1 压差越大开口越大，补偿比例增加。 | |
|
十年磨一剑！
|
|
|
这个问题,最好把补偿阀的结构图给出才能更明了,不然说不清为什么P2=P2`=P1`
| |
