变量泵上的DR阀和FR阀是什么作用？

变量泵上的DR阀和FR阀是什么作用？

DR阀和FR阀？什么结构？只知道dr口fr口

可参考这帖：
A10VSO..DFR控制原理的中文版
https://www.iyeya.cn/forum.php?m ... 4&fromuid=10858

1、DR---变量泵的压力切断职能（恒压）德语字母简写；FR---变量泵的负载敏感职能的德语字母简写；
2、DR阀本质是压力流量补偿器，可以近似理解为普通液压系统中的溢流阀，换位思考将溢流阀移植到泵体上即泵控实现压力切断--当负载压力到达DR数值时泵体保压近似零流量输出，表面上DR阀控制压力实际上是流量和压力共同作用实现压力切断的；
3、FR阀可以理解为与DR阀并联的压力流量补偿器，具体工作过程参见游老师的链接（很详细的），大体是利用节流压力补偿原理实现泵体输出流量与负载的同步；
4、上面2、3的叙述可以把泵体+控制阀理解为一个小的泵控液压系统，压力、流量的变化是动态的过程，是互相结合动作的过程；其中DR优先级别高于FR（类似于单片机的中断级别）
5、当需要DR\DFR\DFLR(31系列为例)时二者所用阀芯一样；
6、当需要DRG职能时二者所用阀芯不一样；

请问老师：DR和FR的结构一样吗？二者的调压弹簧刚度一样吗？

1、阀体、阀芯一样，但是调压弹簧刚度不一样；
2、DR用一个外径较大的大弹簧，FR用两个外径小（两个弹簧大小不一）的小弹簧；
3、弹簧不一样，弹簧座就大小就不一样了；

请问老师，在现场时如何分辨那个是DR哪个是FR阀啊，外形有何不同？哪个大一点。怎么对它们分别调压

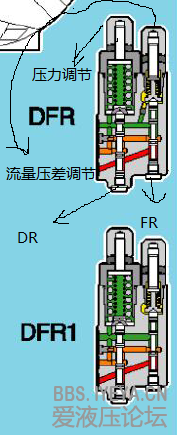

您好：以A10V泵体为例，参见下图：
1、图中表明了DR/FR位置；
2、DR在下，较大，对应上端为压力调节螺钉处；
3、FR在上，较小，对应上端位压力调节螺钉处；
4、面向调节螺钉，顺时针将螺钉向内旋转为压力切断数值增加，反之亦然;
5、50bar/turns;
6、调节时最好有泵体上测压点和流量计等在线监测装置，一般出厂时都会调好压力、压差（流量）数值，不建议用户自行调节（因为现场测压点、流量测量不都是很完善的）。

我在单位调过这种泵，当时也是因为改造液压站。油箱的油排空，油箱注满油后直接开泵，造成泵压力无论如何也调不出来。幸亏我进了两台新的。更换一台，后面将安全溢流阀调至最松，DR,FR也旋松，油泵灌满油，点动三次，低负荷运行5分钟。然后交替调节FR,DR 将压力调至系统压力21MPa,安全溢流阀调至无卸荷声。因为当时谁也不知道怎么调，我是赶鸭子上架，满头大汗啊。这泵现在运行了2年多了。另外这泵好像还有个外控口一点一点漏油（不敢用堵头堵），于是接了个管子让油回油箱。我不在哪以后，后面的维护人员也没再i动，哈哈。请教一下，这个口应该可以堵掉吧{:9_220:}

在我的印象中  很多调试人员 只调动一个变量 通常都只是调动FR阀  而另一个不到，调试的效果也很不错
