萨澳90系列轴向柱塞泵补油泵出口油路那一组单向阀的作用

victoria1101 · 发表于 2013-8-5 14:43:05

请教各位，
1.萨澳90系列轴向柱塞泵原理图中补油泵出口油路那一组单向阀的作用？
2.原理中的截止阀就是旁通阀吗？

wydabl · 发表于 2013-8-5 15:42:09

应该不是常规补油路的单向阀，另外变量泵卸油至M4和M5口的两个安全阀的作用是？坐等高人指点。

液压工兵 · 发表于 2013-8-5 15:44:17

那两个单向阀应该是伺服机构的安全阀，有一定压力

victoria1101 · 发表于 2013-8-5 15:55:09

补油单向阀是另外两个单向阀，而且我看了力士乐的闭式泵A4VG和萨澳的90系列，两者的泵原理，在压力限制阀部分原理是不同的，这样的区别分别什么作用呢。力士乐的压力限制阀(即压力切断阀)部分是溢流阀加一个梭阀，请问这个梭阀的作用是什么？
望高手给予解答，谢谢

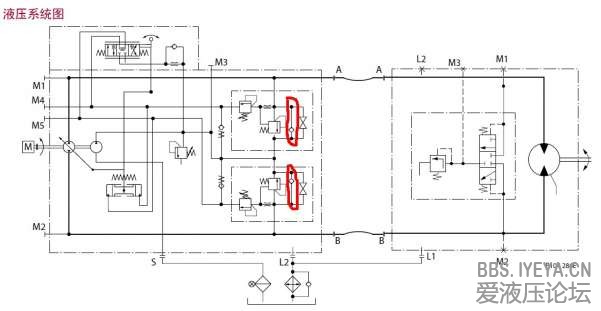

萨澳90系列柱塞泵

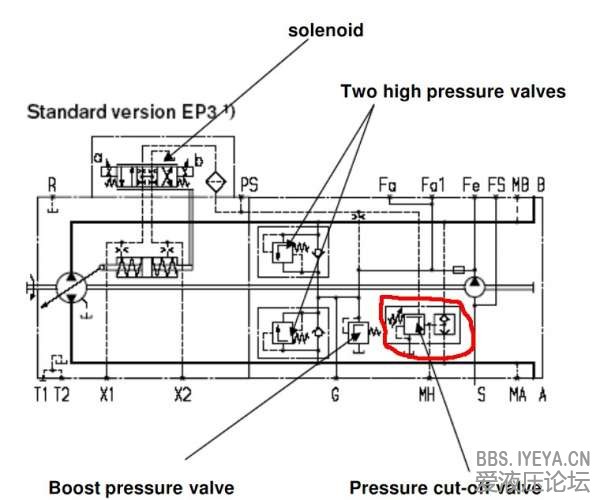

力士乐A4VG

victoria1101 · 发表于 2013-8-5 15:59:59

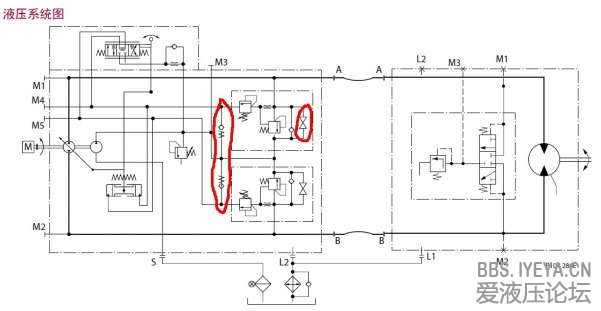

补油单向阀是另外两个。
萨澳的90系列柱塞泵和力士乐的A4VG泵两者原理，在压力切断阀部分有所不同。力士乐的A4VG中的压力切断阀部分带一个梭阀，请问这个梭阀的作用是什么？

萨澳90系列柱塞泵

力士乐A4VG

victoria1101 · 发表于 2013-8-5 16:02:00

蚊坚强发表于 2013-8-5 15:44
那两个单向阀应该是伺服机构的安全阀，有一定压力

能具体解释一下吗？谢谢

静静等待 · 发表于 2013-8-5 16:03:48

同意三楼的看法

液压工兵 · 发表于 2013-8-5 16:19:17

victoria1101 发表于 2013-8-5 16:02
能具体解释一下吗？谢谢

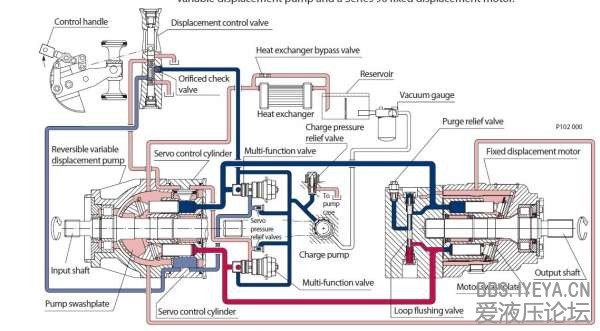

就是伺服控制回路的背压安全阀，力士乐的一般都没有

液压工兵 · 发表于 2013-8-5 16:21:43

蚊坚强发表于 2013-8-5 16:19
就是伺服控制回路的背压安全阀，力士乐的一般都没有

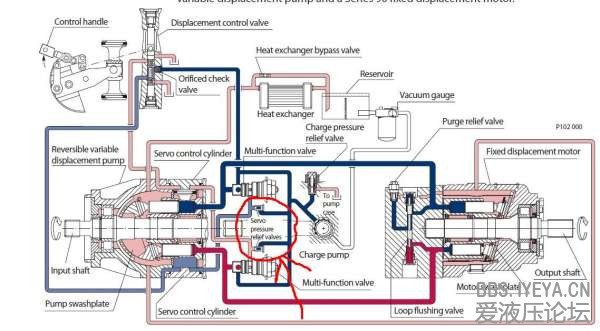

就是这个

victoria1101 · 发表于 2013-8-6 09:04:16

蚊坚强发表于 2013-8-5 16:21
就是这个

这个在萨澳样本上叫做伺服压力溢流阀，可是为什么原理上画成单向阀呢。
