泵马达配流盘 |
相关帖子桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
IP卡
狗仔卡
发表于 2013-8-11 19:14:06
提升卡
置顶卡
变色卡|
坐等高手科普
| |
|
您好，尝试参与一下：

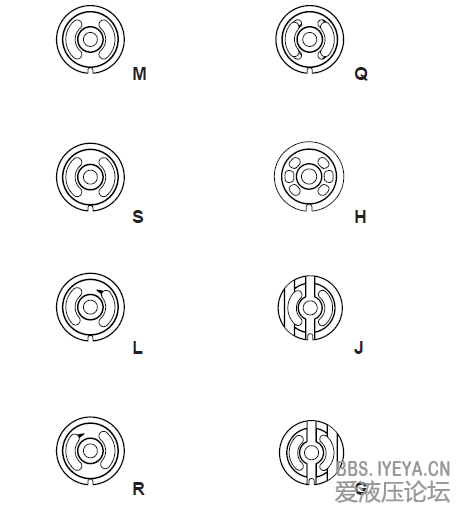

1、总体思路是，配油盘结构是对称的一般为马达，因为马达实现双向运动； 2、结构不对称的一般为泵，主要单向运动，有些可以双向运动（需要条件，这里不赘述）； 3、L/R（左/右旋向）的为泵配油盘； 4、其余的为马达配油盘； 谢谢！望老师赐教。 | |
xwy@home 发表于 2013-8-15 21:39 你能看出来对于泵的配流盘那边是吸油？那边是压油？ | |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|

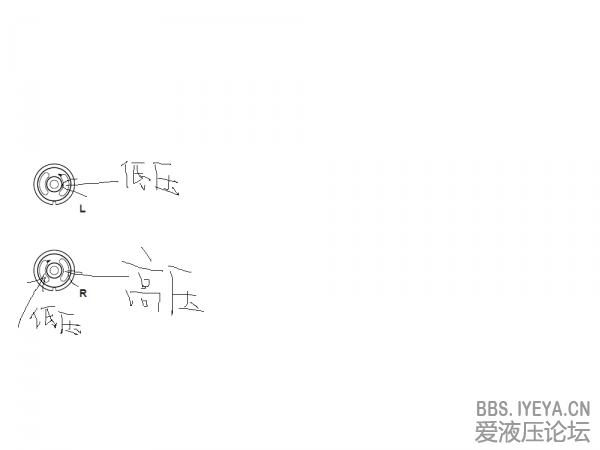

xiaoshxin 发表于 2013-8-16 21:29 您好： 1、如果是结构不对称的泵的配油盘，能够看出高压/低压侧同时可以根据消音槽（三角眉槽）看出左右转；（如附图标注） 2、如果是结构对称的马达配油盘，因为是双向运动，高/低压侧可以互换，要看后盖位置确定了； 谢谢！ | |
xwy@home 发表于 2013-8-16 21:54 吸油侧的三角槽是什么作用？ | |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
xiaoshxin 发表于 2013-8-18 10:53 简单说说吧： 1、消音槽作用； 2、高低压过渡，防止困油； 3、感应的话可以看看这篇文章（一篇介绍柱塞泵噪音问题的文章，有少许介绍）用于学习目的。
| |
xwy@home 发表于 2013-8-18 13:58 对不起，应该是“感兴趣的话”非输入的“感应的话”。请谅解！ | |
xwy@home 发表于 2013-8-18 13:59 谢谢指教 | |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
xwy@home 发表于 2013-8-16 21:54 你好 ，我看你的这张图，高低压 是不是刚好弄反了 ，在泵里边 眉毛槽 起到预升压，防止高压油倒灌的作用，所以这两个配流盘 与眉毛槽连通的腔 不应该是高压腔吗？ | |
