泵马达配流盘

xwy@home

qtfy 发表于 2013-8-19 09:07
你好 ，我看你的这张图，高低压 是不是刚好弄反了  ，在泵里边  眉毛槽 起到预升压，防止高压油倒灌的作 ...

您好：
1、非常感谢您的回复，对于您的见解我本人保留意见；

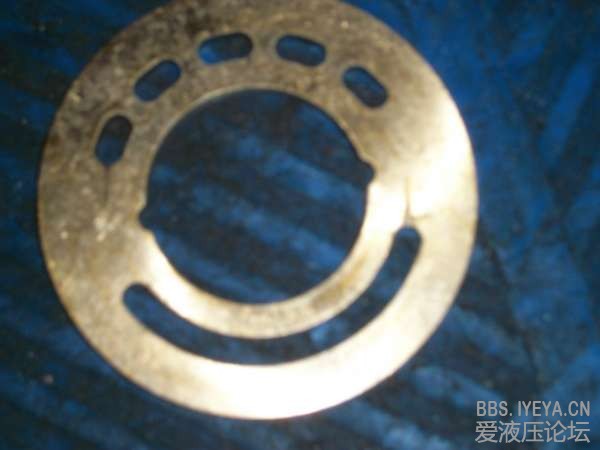

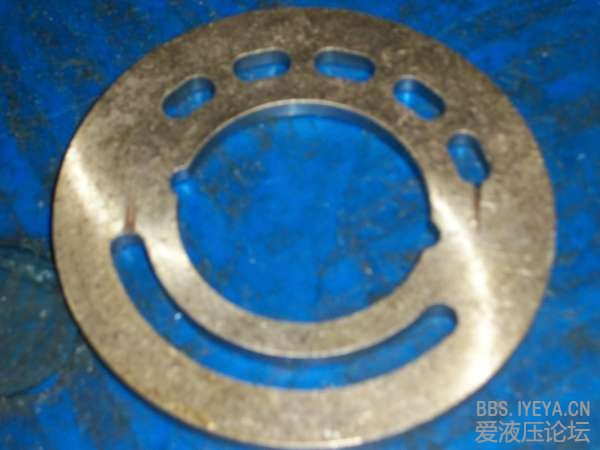

2、我上传两张今天照的配油盘实物，图一为右转，图二为左转，请参考消音槽的位置；
3、如有见解，随时讨论；
谢谢！

qtfy

    你好，谢谢你这么用心回复，我也是才接触泵不久，所以很多地方也是在跟你探讨，互相学习，我上次的回答内容其实只针对你发的那两张图，说实话我也没见过只有一个三角槽的配流盘，但象现在看到的这种配流盘在A10上比较常见，而且高低压腔一目了然，关键是这种配流盘的旋向，都是三角槽截面由小到大的方向，而且我自己觉得三角槽开在高压腔（防止倒灌，减小流量和压力脉动）比开在低压腔（预泄压，防止气泡析出）更有用，所以才作此判断的。
    还有一点，我没明白为什么你的那两张图里面，标注的旋向跟三角槽的方向是相反的，这个比较费解，如果说按标注方向是对的，那三角槽的作用又是什么？

xiaoshxin

xwy@home 发表于 2013-8-22 16:59
您好：
1、非常感谢您的回复，对于您的见解我本人保留意见；
2、我上传两张今天照的配油盘实物，图一为 ...

xiaoshxin

xwy@home 发表于 2013-8-22 16:59
您好：
1、非常感谢您的回复，对于您的见解我本人保留意见；
2、我上传两张今天照的配油盘实物，图一为 ...

感谢你们的讨论，继续请教几个问题
1：问什么H是高压马达，Q是低噪音马达？
2：L与R的旋向好像是从朝着三角槽面积减小的方向旋转?
3：L与G内泄是怎么回事？

xwy@home

xiaoshxin 发表于 2013-8-27 21:51
感谢你们的讨论，继续请教几个问题
1：问什么H是高压马达，Q是低噪音马达？
2：L与R的旋向好像是从 ...

您的资料是park？能给一份或者提示从哪里下载吗？我想具体看看，这样不会雾里看花。

xiaoshxin

xwy@home 发表于 2013-8-27 22:22
您的资料是park？能给一份或者提示从哪里下载吗？我想具体看看，这样不会雾里看花。

留个qq改天传给你

qtfy

xiaoshxin 发表于 2013-8-27 21:51
感谢你们的讨论，继续请教几个问题
1：问什么H是高压马达，Q是低噪音马达？
2：L与R的旋向好像是从 ...

你好，park的泵我也没接触过，能否把资料发我一份，学习学习，非常感谢！Q851989083

xwy@home

xiaoshxin 发表于 2013-8-27 21:51
感谢你们的讨论，继续请教几个问题
1：问什么H是高压马达，Q是低噪音马达？
2：L与R的旋向好像是从 ...

您好（仅仅从外观判断，其实有许多理论、尺寸支持）：
1、H配油盘高低压腰形槽均面积小，所以为高压（与面积大相对而言）；
2、Q在高低压腰形槽过渡区域有减压槽，防止困油噪音；
3、同样您提及的“L与R的旋向好像是从朝着三角槽面积减小的方向旋转”的判断方法，而且这个具有实践意义；
4、内泄问题，没有接触过，等待高手赐教；
谢谢！

Lin_Joseph

xwy@home 发表于 2013-8-16 21:54
您好：
1、如果是结构不对称的泵的配油盘，能够看出高压/低压侧同时可以根据消音槽（三角眉槽）看出左右 ...

你画反了吧低压要哪个键槽干嘛？不解

tsw20031117

mark留名，这个帖子氛围很好。
