[求助]麻烦各位高手帮我看看原理图是否正确，如何改进？ |
|
主动原件A带动活塞杆往复运动，注意液压缸不是主动件，是从动件。A带动活塞杆往复运动的同时，活塞杆能够提供推力或拉力，同时通过溢流阀改变推力或拉力的大小。原理图如下：

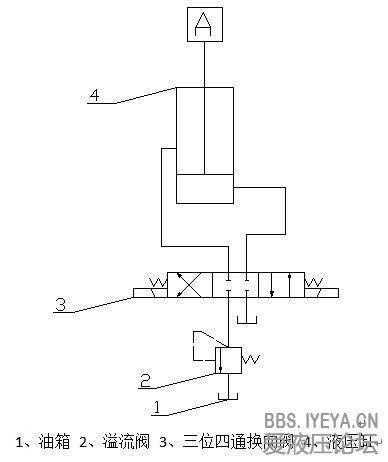

原理图 由于本人临时用到，对液压不是什么了解，麻烦各位看看是否正确，提供意见，不胜感激！ | |
匿名
发表于 2013-8-16 14:41:34
提升卡
置顶卡
变色卡
悔悟卡
匿名卡|
此处液压缸相当于双向液压泵，原理是正确的，但是这套设备是干啥用呢，我觉得没有任何意义。
| |
IP卡
狗仔卡
FIND_MYSELF 发表于 2013-8-16 16:29 感谢赐教！ 说得明白一点，这里A是滚珠丝杠运动副，这套液压装备的主要作用是在对A运动过程中对其提供一个恒定的轴向力（推力或者拉力）。我不是做液压方面的，这个设备只是我实验装置的中提供轴向力的辅助工具。 不知这个液压系统可不可行？ | |
|
这个系统没有泵，无法提供怛定推力
| |
发表于 2013-8-16 19:49:58
一线牵 发表于 2013-8-16 19:49 我的想法是用溢流阀来控制力的大小。 请问该如何修改？我属于菜鸟级的 | |
|
流动的油液从哪里来 ？ 还有不明白 你所说的液压缸是从动件 如果是 要液压系统做什么 丝杠带动 液压缸是动力执行元件 有些不明白你的想法
| |
yehuai2012 发表于 2013-8-17 17:30 C:\Users\zzf\Desktop\捕捉.JPG 模拟实际加工过程，伺服电机驱动丝杠转动，带动滚珠螺母直线运动，用液压缸的活塞缸抵在螺母支撑架上，提供轴向力。这里就涉及到用液压缸提供稳定的力，同时活塞杆是随动的。 点评
用一个气缸来控制，气源安装1个减压阀，如果压力要求可调精度高，就安装1个自带压力传感放大器的比例减压阀。
系统中要安装低压报警保护装置，在压力过低时报警。
| |
|
我觉得你这个系统中液压缸应该是反馈环节的一部分，还需要从滚珠丝杠运动中获得压力（或设计压力）反馈给变量泵，泵将压力油送到液压缸，形成闭环回路。才能获得恒定的力。
| |
|
泵都没有……溢流阀控制回油压力，不如用平衡阀。加我扣扣，562917428
| |

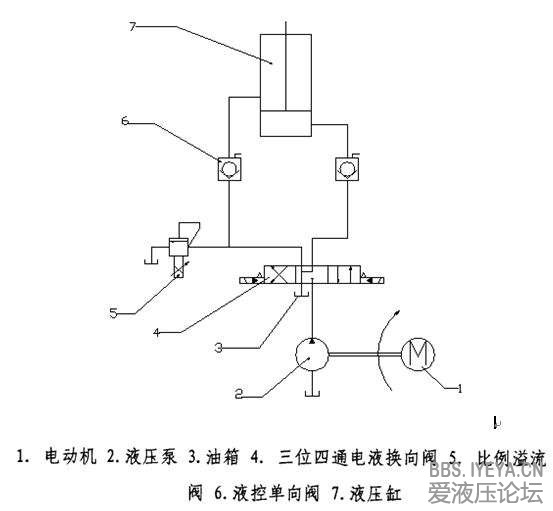

只要快乐就好 发表于 2013-8-17 20:26 你说的很对。我进行了修改。麻烦你帮我看看下面的原理图能否达到目的？ 原理图 | |
