博士力士乐0811 405 106放大器接线图6、7引脚问题

泛舟 · 发表于 2014-3-30 21:12:11

博士力士乐0811 405 106放大器接线图6、7引脚问题？6、7引脚的作用？6、7引脚接与不接所产生的现象或后果？

泛舟 · 发表于 2014-3-30 21:14:20

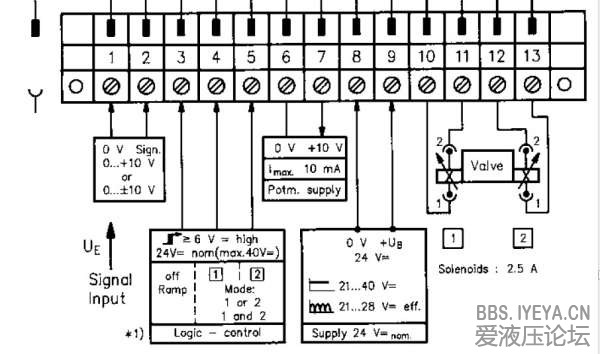

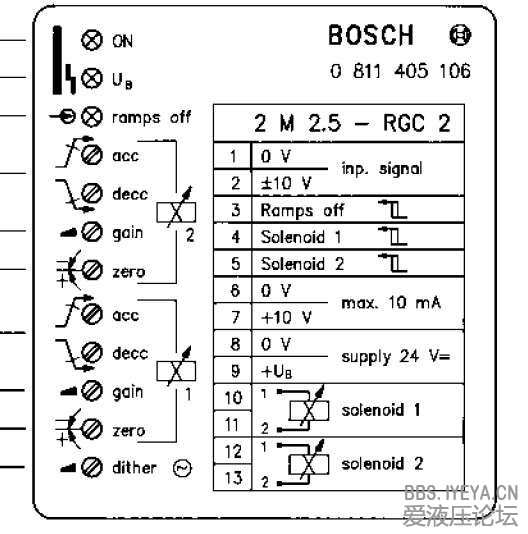

下图中的意思

huntaway · 发表于 2014-3-31 20:42:48

通过外接多圈电位器控制放大板时，6,7脚接电位器供电端（首，末端），电位器中心抽头端接放大板2脚

参与人数 1	金钱 +10	收起理由
游勇	+ 10	很给力!

泛舟 · 发表于 2014-4-1 07:49:04

huntaway 发表于 2014-3-31 20:42
通过外接多圈电位器控制放大板时，6,7脚接电位器供电端（首，末端），电位器中心抽头端接放大板2脚

原来是这样才有多圈电位器，难怪我在现场发现6、7引脚是空的。谢谢！

18665486806 · 发表于 2014-4-24 00:21:22

看不懂得多学学电气方面的知识

海中游 · 发表于 2014-4-24 13:47:38

huntaway 发表于 2014-3-31 20:42
通过外接多圈电位器控制放大板时，6,7脚接电位器供电端（首，末端），电位器中心抽头端接放大板2脚

学习了，受教。

zhangrongji85 · 发表于 2014-4-24 14:16:45

6 和 7不接没关系的，它是是个输出电压信号，用来检测1和2端的输入电压信号的；
显然2楼的回答是错误的

zhangrongji85 · 发表于 2014-4-24 14:46:34

3、4、5针脚才是接电位器的

泛舟 · 发表于 2014-4-24 16:34:52

zhangrongji85 发表于 2014-4-24 14:46
3、4、5针脚才是接电位器的

3、4、5引脚的接法是实现缓冲切除功能的

吸铁石 · 发表于 2014-5-7 15:29:46

只有英文版本的，英文过得去的看一下

re30229_2012-07.rar (390.46 KB, 下载次数: 21, 售价: 5 金钱)
