请教怎么在AMESim中设置换向阀的阀芯位移X

小弟最近参照一博士论文，想根据作者建立一个液压缸模型，但因为论文中说的不是很详细，其中换向阀的阀芯位移怎么设置？
比如说设置该换向阀的位移Xv=10mm，那该怎么设置呢？

我一般不用这个建换向阀芯。用元件自己搭。用节流槽那个模型，然后自己从外部导入数据

看你仿真重点了 如果仿的是系统，这时不用把换向阀详细建模，如果是分析元件就要用HCD库详细建模了

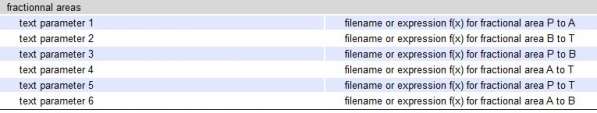

对于第一类的问题，这个换向阀模型里面有一个值是饱和电流的值，输入信号除以饱和电流等于开口度，等于开口的百分比，开口百分比在乘以最大过流面积等于实际的过流面积。

感谢您的回答，很详细很具体，受益匪浅
以后有什么问题还向你请教

前辈，我就想做下这篇博士论文的仿真，主要用于信号处理的前故障数据模拟
给阀和泵都加入了些干扰信号，然后再把不同内泄漏及其他故障的压力信号提取出来，用于信号处理
但小弟有两个疑问：（1）那个换向阀的位移值x，不知道如何设置，也不知到对仿真有影响没有；
（2）就是执行机构（液压缸）一端的负载，曲柄摇杆机构理解不深，做出来的效果是液压缸不动作或者不能让曲柄动起来
（3）就因为（2）的原因，我不得以把执行机构负载端加了一个恒定的负载力，来模拟了

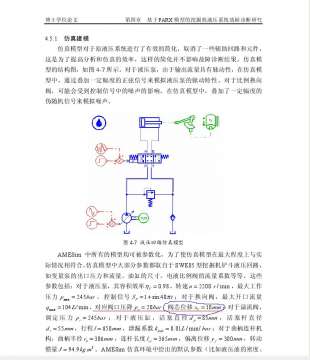

希望前辈看到我的帖子后，能指导一二，解决我的疑惑和难点。另外我把那篇博士论文也上传了

您好，我也想问一下，转阀式的换向阀并没有轴向的位移Xv，这个如何利用HCD建立出模型呀
