力士乐A10VO中ED控制的问题

nasri · 发表于 2014-3-31 18:05:32

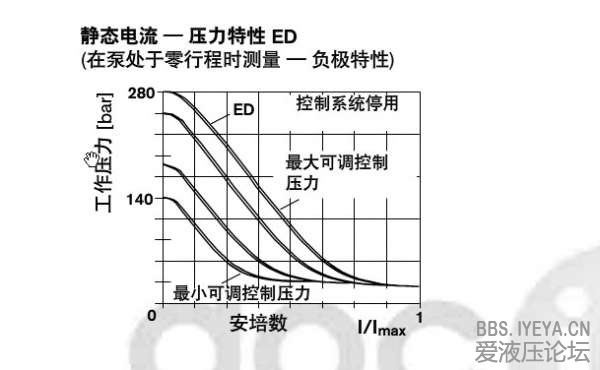

如上图，样本里面说通过电磁阀的不同的电流值得到不同的设定压力值，图中同一电流对应有四条不同的曲线，怎么理解。是买的一种规格的ED阀就只对应其中的一条曲线么。

xwy@home · 发表于 2014-3-31 18:34:41

您好：

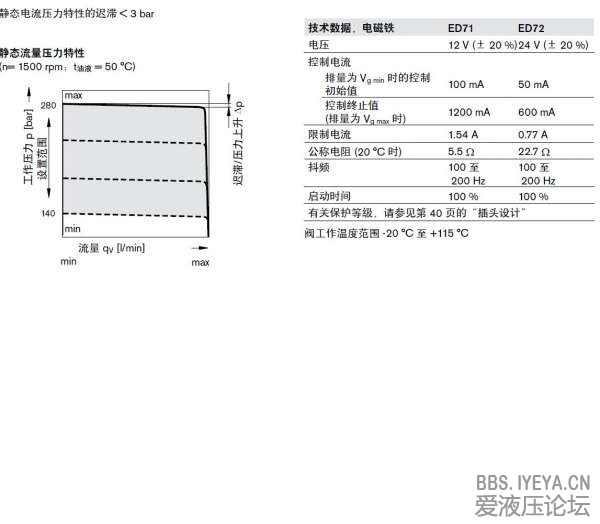

1、买一种职能的ED的即可，无非是两种ED71/72，具体见样本（供电电压等异同）；
2、您只需告知厂家您需要的系统压力最高数值，一般是280bar(公称压力)，或者低一些的压力即可；

nasri · 发表于 2014-3-31 19:21:31

xwy@home 发表于 2014-3-31 18:34
您好：
1、买一种职能的ED的即可，无非是两种ED71/72，具体见样本（供电电压等异同）；
2、您只需告知厂家 ...

我可以这么理解么：买一种规格型号的ED控制机能，相当于只能买到其中一条曲线的职能。可以这么理解么。

xwy@home · 发表于 2014-3-31 19:59:44

nasri 发表于 2014-3-31 19:21
我可以这么理解么：买一种规格型号的ED控制机能，相当于只能买到其中一条曲线的职能。可以这么理解么。

不是这样理解，如果这样理解的话泵源厂家就关门了，职能太单一了。改变输入电流后，改变恒压点。

xwy@home · 发表于 2014-3-31 20:04:43

nasri 发表于 2014-3-31 19:21
我可以这么理解么：买一种规格型号的ED控制机能，相当于只能买到其中一条曲线的职能。可以这么理解么。

您好，
冒昧问一句，您是选型设计还是单纯想了解这款泵的职能（学习学习而已）呢？

卖女孩的火柴 · 发表于 2014-4-1 11:49:40

自己设定切断压力

nasri · 发表于 2014-4-8 22:32:10

xwy@home 发表于 2014-3-31 19:59
不是这样理解，如果这样理解的话泵源厂家就关门了，职能太单一了。改变输入电流后，改变恒压点。

那就有个问题了，例如我给出的图里面，横坐标是电流值，纵坐标是压力值，但是有好几条压力-电流曲线，一个电流值就对应了好几个压力值呢，改变输入电流后，究竟是对应的哪一个电压值呢。我想问的就是，是不是一个ED阀就是对应一条压力-电流曲线，如果不是的话，电流与压力值不是一一对应了。

nasri · 发表于 2014-4-8 22:35:46

xwy@home 发表于 2014-3-31 20:04
您好，
冒昧问一句，您是选型设计还是单纯想了解这款泵的职能（学习学习而已）呢？

我们公司之前选了这款泵，刚好之前又出了点问题，所以自己就找样本来看看，弄弄清楚。菜鸟多谢大侠不吝赐教。

tiger8421 · 发表于 2014-4-9 14:12:18

压力和电流的关系，怎么能是电流和电压呢

xwy@home · 发表于 2014-4-9 19:06:07

nasri 发表于 2014-4-8 22:35
我们公司之前选了这款泵，刚好之前又出了点问题，所以自己就找样本来看看，弄弄清楚。菜鸟多谢大侠不吝赐 ...

您好：
1、这款泵ED72是开机后FR待命压力，电位器或者线性差动输入电压后随着电流的加大泵输出压力提高至DR（当然系统负载必须大于等于DR）；
2、电压/电流改变同步改变恒压点，所以出现几条压力曲线即恒压点改变；
3、您单位ED72泵出现的故障可以发给我消息讨论，我也许能帮助您；
谢谢！
