伺服阀与伺服液压缸

恩恩enen · 发表于 2014-7-6 23:22:50

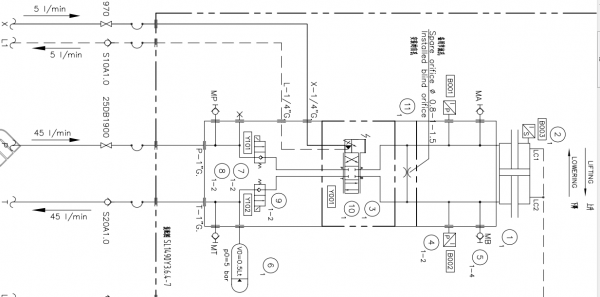

图中的10和液压缸为MOOG伺服阀和伺服液压缸，工作压力为20MPa，振幅为0-20mm，频率为25-250opm，现在出现顶部压力低，且振幅波动厉害，这套装置一个有俩，他们共用一个主油路，但是另一套运行正常，请大师指点是什么原因。有时候还出现跟随报警（也就是按正常该到达的位置没到达，实际与目标值超过1mm时报的警），请各位发表下高见，谢谢！

伺服

伺服阀与伺服液压缸

卖女孩的火柴 · 发表于 2014-7-7 10:31:55

坐等高手解答

ysuzhangwei · 发表于 2014-7-7 11:51:35

两套系统的负载不同，其中一套的PID参数有问题，调一下试试。

smartbyh · 发表于 2014-7-7 13:35:37

需要调整控制参数吧

恩恩enen · 发表于 2014-7-7 17:54:12

ysuzhangwei 发表于 2014-7-7 11:51
两套系统的负载不同，其中一套的PID参数有问题，调一下试试。

负载时一样的

ysuzhangwei · 发表于 2014-7-7 21:48:56

不知道两套液压缸是不是作用在同一负载上，如果是分开的，把两台阀换一换，先排除阀的故障，然后往上找。

RLYY1121831828 · 发表于 2014-7-10 12:48:22

求大神带我进入私服领域！基础的系统经验很多。私服系统。没经验

facai · 发表于 2014-7-31 22:28:04

一起学一学

chenjg2008 · 发表于 2014-8-24 12:06:24

油啊 · 发表于 2014-8-24 20:49:48

把俩伺服发对调一下看情况有变化吗不行的在把放大板在对调一下应该就能发现问题
