变量泵设定压力与系统压力关系疑问 |
IP卡
狗仔卡
发表于 2014-10-28 09:57:51
提升卡
置顶卡
变色卡|
我也很好奇 应该有增压回路吧
| |
|
压力补偿设定是800PSI，当系统压力上升到800PSI时就会切断并且保持压力恒定
点评
但是系统的压力怎么达到2000PSI呢
| |
|
你这个泵应该是专门的控制回路泵，系统压力为2000PSI ，先导压力为800psi
| |
静静等待 发表于 2014-10-28 11:39 我知道当到达800PSI时，补偿机构就会动作使泵流量减小来保持泵的压力，但不明白系统怎么才能到达2000PSI | |
|
| |
|

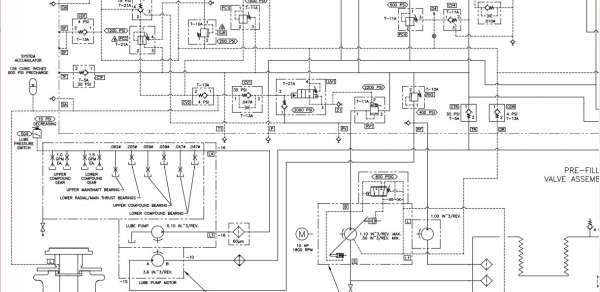

单单看泵原理很简单，但是配上这个原理图就一团糊涂了
| |
|
能给个详细完整的图纸么 加我QQ 6928883
点评
这个很详细了，其它的就是马达和液压缸这些执行元件了
| |
|
这是高低压液压系统的变量泵版。

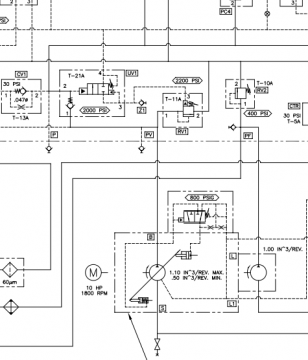

1. 一般恒压变量泵在达到设定压力时是会变为零排量，楼主所用的变量泵最小排量设定为8cc，在达到800psi会变为0.5in^3/rev(约8cc)而不是零排量，所以工作压力会继续上升。2000psi是在另一个溢流阀来设定。 2. 当机器开始工作时，系统压力低于800psi，变量泵排量为18cc，当负载高于800psi时，则变为8cc。通过变量方式，可选用更细少的电机系亦可满足工作需要。 点评
哦，RV1是2200PSI。还有，为什么系统压力2200，而蓄能器设定值是800PSI？请指教，多谢
这么一说明白多了。在系统到达800PSI时，泵开始小排量工作，系统压力上升逐渐减慢，当到达2000PSI时，UV1阀导通使溢流阀RV1的遥控口打开，当压力到达2300PSI时，溢流RV1泄压，泵出口压力下降到最小，压蓄能来保压
| |
发表于 2014-10-28 22:56:41
游勇 发表于 2014-10-28 22:56 哦，刚明白的，蓄能器的800PSI是它的充氮压力，而不是它的工作压力 | |
