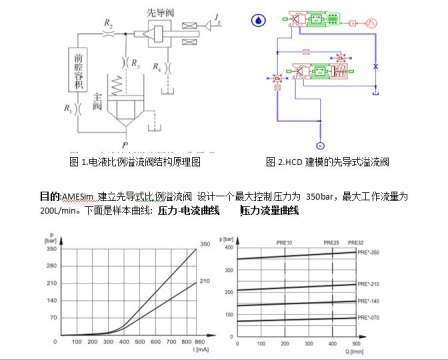

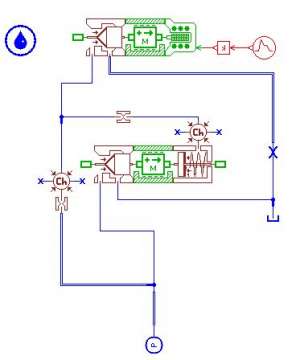

先导式比例溢流阀建模
[复制链接]
|
|
| |
IP卡
狗仔卡
发表于 2015-1-30 15:27:17
提升卡
置顶卡
变色卡|
主阀的流量压力曲线
| |

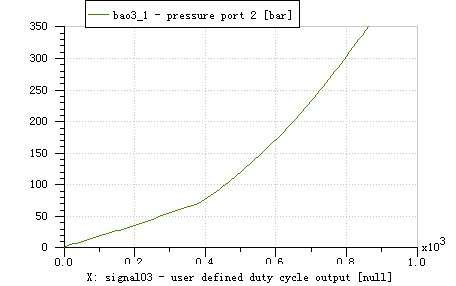

醉乐清风 发表于 2015-1-30 18:24 喔喔，  谢谢您的指点主阀的压力曲线plot出来也就是恒压源设定的值，它貌似不随电流大小而变化，而锥阀另一端又是接邮箱T，所以就... | |
霍森 发表于 2015-1-30 20:36 你的恒流源的话，在坐标系中只能体现一个坐标点，而不是一条曲线，也就是你的流量参数应该使用表文件，基于时域的流量曲线，一维表的形式！ | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|

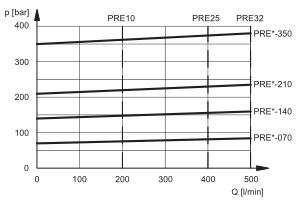

准确的说这条曲线应该是主阀流量为横坐标，先导阀压力为纵坐标吧
| |

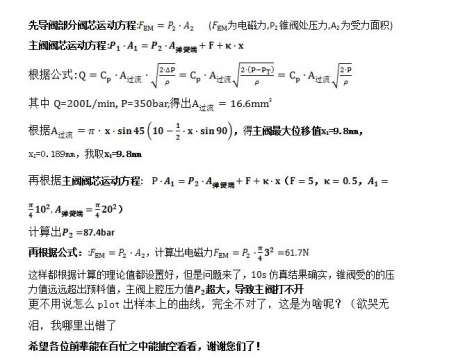

醉乐清风 发表于 2015-1-30 21:09 前辈，这几天我一直在琢磨，也一直想给你回帖求帮忙，但是自己有些没搞清楚，一时也不知道怎么问了... 主阀在先导阀没打开前，主阀左右压力应该是一样的，但是，仿真结果后，主阀弹簧腔压力和先导锥阀一样的，而且变化一样...一下是我调整恒流源（为线性10S内0~200L/min）的压力-电流曲线感觉有点相似，压力-流量曲线不对 | |
醉乐清风 发表于 2015-1-30 21:07 我琢磨下，简单回顾我的思路，请高手不吝赐教啊  | |
霍森 发表于 2015-2-1 16:22 你的问题解决了吗？我也遇到问题，求帮助呀！ | |
飞超人 发表于 2016-11-5 16:01 可以去看一本书，里面讲的很详细《液压系统AMESim计算机仿真指南》 | |
