请教各大侠们，此油路有问题吗？为何辅缸2的动作会影响主缸1？

huanghaihua · 发表于 2015-7-3 19:01:58

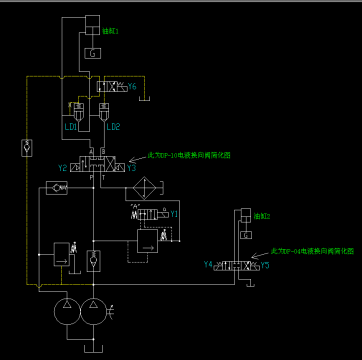

当油缸2动作（升或降）时，主油缸1活塞杆就往下掉，大约1秒1cm。特别控制油缸2的换向阀复位时（产生液压冲击），主油缸1就掉得特别快，一下子就掉5cm。看着油路图找不出问题出在哪里。

cqzyouxiang · 发表于 2015-7-3 23:39:13

LD1、LD2油路不对。

ysuzhangwei · 发表于 2015-7-4 00:24:17

测一下LD1的压力，看看缸2动作时它的波动
估计是缸1两腔串油了

fsdongxu · 发表于 2015-7-4 07:39:32

中座外泄没

huanghaihua · 发表于 2015-7-4 09:09:30

fsdongxu 发表于 2015-7-4 07:39
中座外泄没

内泄，请问这个跟外泄有什么关系

huanghaihua · 发表于 2015-7-4 09:10:33

ysuzhangwei 发表于 2015-7-4 00:24
测一下LD1的压力，看看缸2动作时它的波动
估计是缸1两腔串油了

油缸是好的，不会串油

游勇 · 发表于 2015-7-4 13:12:16

是LD1阀关不住。由于LD1的保持压力是从油泵来的，当液压缸2运动时，油泵压力下降，LD1锁不住，引起泄漏。解决办法是用梭阀把主液压缸有杆腔的液压油和油泵的液压油引至LD1方何阀的P口。这样安排下，无尽油泵有否压力，也可保证主液压缸不动。

leeee123 · 发表于 2015-7-4 14:48:00

油缸2动作时，Y6电磁阀应该得电，否则油缸1锁不住的

huanghaihua · 发表于 2015-7-4 19:52:01

游勇发表于 2015-7-4 13:12
是LD1阀关不住。由于LD1的保持压力是从油泵来的，当液压缸2运动时，油泵压力下降，LD1锁不住，引起泄漏。解 ...

您给的解决办法很好，我会重做LD1的盖板试试效果。但我想不明白，过去LD1大腔的油是通过单向阀来的，怎么会有油泄走了呢？最想不明白的是，当缸2动作时，缸1就往下掉，缸2不动，缸1则不会掉，LD1保压的油哪里跑了？

huanghaihua · 发表于 2015-7-4 20:14:43

游勇发表于 2015-7-4 13:12
是LD1阀关不住。由于LD1的保持压力是从油泵来的，当液压缸2运动时，油泵压力下降，LD1锁不住，引起泄漏。解 ...

还有，认为LD1大腔的油会泄漏为何当缸2不动作时，缸1却不掉，要是泄漏应该缸2动不动作缸1都应掉才是
