平衡阀问题

whx-002 · 发表于 2016-1-11 16:16:47

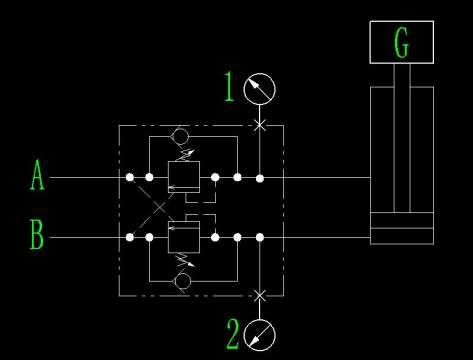

平衡阀问题

无杆腔进油时，表1的示数是多少？如何计算？需要什么参数？

wqs362 · 发表于 2016-1-12 07:46:29

弱弱的请教一下：这种安装方式和液压锁的区别，这种安装方式油缸移动更平稳吗？

whx-002 · 发表于 2016-1-12 08:01:46

wqs362 发表于 2016-1-12 07:46
弱弱的请教一下：这种安装方式和液压锁的区别，这种安装方式油缸移动更平稳吗？

液压锁不能控制超越负载，平衡阀可以控制超越负载。

huangyeya · 发表于 2016-1-12 08:22:28

表1 的示数应该是平衡阀主阀芯弹簧的开启压力吧

GUOXIUQIN · 发表于 2016-1-12 08:38:46

请问：为何用两个平衡阀，在超越负载回油路上放一个不就可以吗

whx-002 · 发表于 2016-1-12 08:53:59

huangyeya 发表于 2016-1-12 08:22
表1 的示数应该是平衡阀主阀芯弹簧的开启压力吧

有无理论依据？

whx-002 · 发表于 2016-1-12 08:54:20

GUOXIUQIN 发表于 2016-1-12 08:38
请问：为何用两个平衡阀，在超越负载回油路上放一个不就可以吗

更好的通用性~

dirk · 发表于 2016-1-12 09:33:36

个人感觉，错了勿怪
先导压力=(设定值-负载)/面积比 P2=(P-P1)/i P2*A2=P1*A1+G 得出P1=(P*A2-G*i)/(A1*i+A2) 得知道油缸面积A1、A2 负载G，平衡阀的设定值，还有先导自流的面积比。。。。。

dirk · 发表于 2016-1-12 10:36:45

先导压力=(设定值-负载)/面积比先导压力P2 设定值P 负载P1 面积比i P2=（P-P1）/i P2*A2=P1*A1+G 得出P1=（P*A2-G*i)/(A1*i+A2）所以得知道油缸面积A1、A2 平衡阀的设定值P和面积比i

spinning1976 · 发表于 2016-1-12 11:01:27

whx-002 发表于 2016-1-12 08:54
更好的通用性~

生产阀时是不知道负负载在那端所以这样无论哪端都可以用啊
