这两个系统的支腿油缸哪个更合理

人生绚丽 · 发表于 2017-3-16 22:42:57

哪个更合理啊

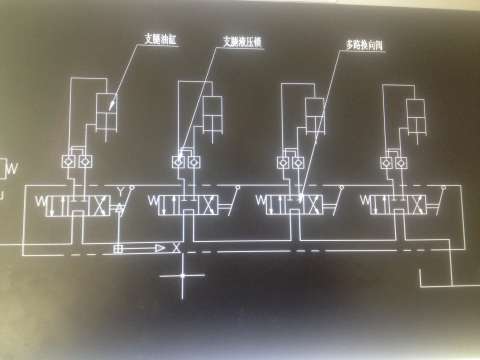

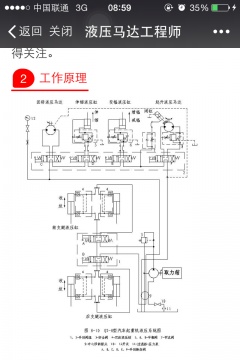

这两个系统的支腿油缸哪个更合理

andyyan1985 · 发表于 2017-3-17 07:55:57

个人觉得都不合理，这样会导致第一个支腿油缸的进口压力很大，前三个油缸都会承受较大的背压

duanran · 发表于 2017-3-17 08:37:50

第一张图更合理，第二个图在使用中会抖动。

hzfangel · 发表于 2017-3-17 10:09:59

大问题没啥，只是液压锁换成平衡阀更好

guihuaxiang · 发表于 2017-3-17 11:35:47

几个支腿缸是一样的规格吗？如果是，那前一个缸的出油是后一个缸的进油，不知道支腿怎么保持一致的伸缩？

SJHERO · 发表于 2017-3-18 09:08:24

也没有啥好坏，前边是一控二，两支腿能稍微一致一些，后边的则是一控一，如果四个油缸一样的话是不考虑一致伸缩的。

﹏3、哖后° · 发表于 2017-3-20 09:13:58

第一个图比第二个合理第二个会抖动，还存在液压锁打不开现象

人生绚丽 · 发表于 2017-3-21 08:40:22

duanran 发表于 2017-3-17 08:37
第一张图更合理，第二个图在使用中会抖动。

为什么会抖动呢，是换向阀中位机能的问题吗

人生绚丽 · 发表于 2017-3-21 08:41:28

﹏3、哖后° 发表于 2017-3-20 09:13
第一个图比第二个合理第二个会抖动，还存在液压锁打不开现象

可是第一个换向阀中位机能也是M型啊

人生绚丽 · 发表于 2017-3-21 08:50:23

第一个图这样的每个油缸的压力、流量如何啊
