两支单作用油缸升降同步

Leewang · 发表于 2025-6-30 10:33:18

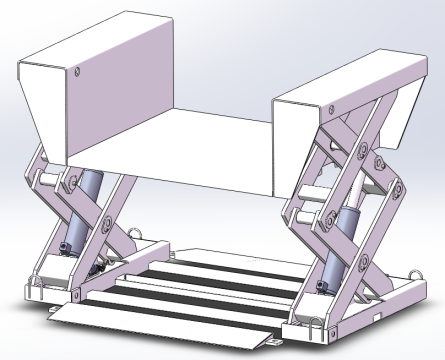

各位大佬：
两支油缸完全一样，动力单元伸出一支油管通过三通分别与两支油缸连接，现在油缸升降不同步，需要加装什么阀吗？分流阀还是平衡阀？

y笨小孩 · 发表于 2025-7-1 08:23:20

两边负载不一样导致升降不同步用分流阀可以解决这个问题不过分流阀精度有无法做到完全同步如果对精度有要求可以用比例阀做位置闭环控制

a343740703 · 发表于 2025-7-1 08:46:09

加分流集流阀

nflzhang · 发表于 2025-7-1 11:56:25

加同步阀吧

zhaoxuehui00 · 发表于 2025-7-1 16:20:51

加分流集流阀稍微强一点，同步精度不是很高。可以加个同步分流马达。

zhaoxuehui00 · 发表于 2025-7-1 16:22:00

可以加分流集流阀，不过同步精度不高。还可以加同步分流马达。

清风盼月 · 发表于 2025-7-1 17:35:04

加分流阀，最好带压力补偿

清风盼月 · 发表于 2025-7-1 17:35:49

加分流阀，最好带压力补偿。

初见1986 · 发表于 2025-7-2 16:05:34

这种结构必然不同步，两边负载不一致，同步阀和同步马达无法保证同步，需要伺服闭环控制更合理一些。

qyz小谦 · 发表于 2025-7-3 08:28:38

有类似于分流马达的分流油缸，会比同步马达效果好一些
