楼主: tangrui1220
|
关于顺序阀的小疑问
[复制链接]
|
|
液压源处的溢流阀设定５ＭＰＡ，顺序阀打开３ＭＰＡ，油缸负载２ＭＰＡ，实际上是顺序阀常开，油缸走到头，。。。。。
| |
IP卡
狗仔卡
发表于 2014-9-12 11:58:34
|
液压源处的溢流阀设定５ＭＰＡ，顺序阀打开３ＭＰＡ，油缸负载２ＭＰＡ，实际上是顺序阀常开，油缸走到头，。。。。。
| |
|

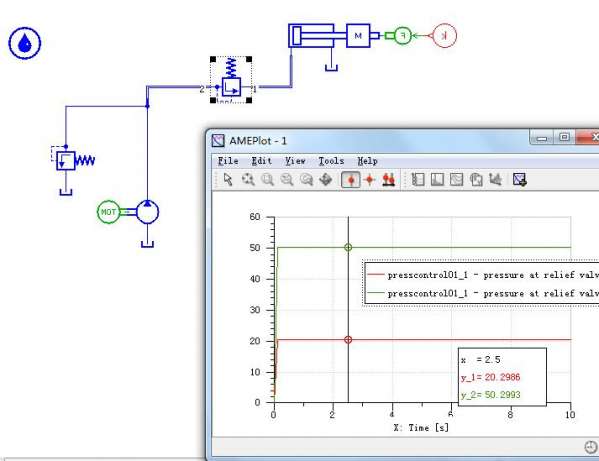

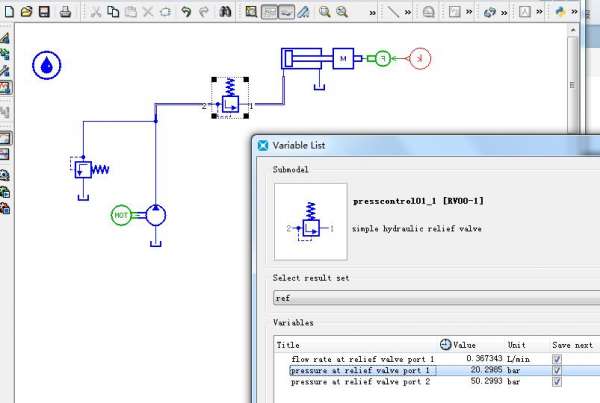

负载稳定2MPa时，顺序阀前5MPa，顺序阀后2MPa，并不会发生反复开启和关闭。
| |
海中游 发表于 2014-9-12 11:06 我只是假设,顺序阀前压力应该大于等于5Mpa,同志们把串并联混了。 | |
|
串联分压,并联分流
| |
qqqqqqwwww 发表于 2014-9-12 11:53 顺序阀 是负载，你太搞笑了 | |
|
本帖最后由 qqqqqqwwww 于 2014-9-12 14:44 编辑
卖女孩的火柴 发表于 2014-9-12 14:07 难道克服顺序阀的设定弹簧力打开顺序阀，系统不做功，不消耗能量？那你说说在液压系统中，什么才是真正的负载？在液压系统中，广义的负载包括溢流阀，换向阀，还有管道的摩擦力，节流阀等等都是负载。 | |
卖女孩的火柴 发表于 2014-9-12 14:07 回头问问你老师吧，伙计。 | |
zzfjct 发表于 2014-9-12 12:25 我觉得说的不全面吧，若顺序阀是内泄的话，如您所说；若顺序阀外泄的话，顺序阀前应该是3Mpa，阀后是2Mpa，会反复开闭。请指教，谢谢！ | |
|
本帖最后由 whx-002 于 2014-9-12 17:13 编辑
cfindfhi 发表于 2014-9-12 16:57 顺序阀全部为外泄~~ 补充内容 (2014-9-15 10:19): 顺序阀全部为外泄->顺序阀在顺序工况时为外泄（A口接负载）~顺序阀在做背压阀、溢流阀可以内泄~（A口回油箱） | |
