关于顺序阀的小疑问

浮云 · 发表于 2014-9-12 11:58:34

液压源处的溢流阀设定５ＭＰＡ，顺序阀打开３ＭＰＡ，油缸负载２ＭＰＡ，实际上是顺序阀常开，油缸走到头，。。。。。

浮云 · 发表于 2014-9-12 11:58:36

液压源处的溢流阀设定５ＭＰＡ，顺序阀打开３ＭＰＡ，油缸负载２ＭＰＡ，实际上是顺序阀常开，油缸走到头，。。。。。

zzfjct · 发表于 2014-9-12 12:25:23

负载稳定2MPa时，顺序阀前5MPa，顺序阀后2MPa，并不会发生反复开启和关闭。

qqqqqqwwww · 发表于 2014-9-12 12:57:02

海中游发表于 2014-9-12 11:06
你的说法不对，如你所说那是减压阀的功能。

我只是假设,顺序阀前压力应该大于等于5Mpa,同志们把串并联混了。

qqqqqqwwww · 发表于 2014-9-12 13:17:52

串联分压,并联分流

卖女孩的火柴 · 发表于 2014-9-12 14:07:14

qqqqqqwwww 发表于 2014-9-12 11:53
顺序阀是一个负载,其后又有一个2Mpa的负载,两个负载串联,那顺序阀前的压力应该怎么算?

顺序阀是负载，你太搞笑了

qqqqqqwwww · 发表于 2014-9-12 14:26:14

本帖最后由 qqqqqqwwww 于 2014-9-12 14:44 编辑

卖女孩的火柴发表于 2014-9-12 14:07
顺序阀是负载，你太搞笑了

难道克服顺序阀的设定弹簧力打开顺序阀，系统不做功，不消耗能量？那你说说在液压系统中，什么才是真正的负载？在液压系统中，广义的负载包括溢流阀，换向阀，还有管道的摩擦力，节流阀等等都是负载。

qqqqqqwwww · 发表于 2014-9-12 14:54:11

卖女孩的火柴发表于 2014-9-12 14:07
顺序阀是负载，你太搞笑了

回头问问你老师吧，伙计。

cfindfhi · 发表于 2014-9-12 16:57:12

zzfjct 发表于 2014-9-12 12:25
负载稳定2MPa时，顺序阀前5MPa，顺序阀后2MPa，并不会发生反复开启和关闭。

我觉得说的不全面吧，若顺序阀是内泄的话，如您所说；若顺序阀外泄的话，顺序阀前应该是3Mpa，阀后是2Mpa，会反复开闭。请指教，谢谢！

whx-002 · 发表于 2014-9-12 17:09:05

本帖最后由 whx-002 于 2014-9-12 17:13 编辑

cfindfhi 发表于 2014-9-12 16:57
我觉得说的不全面吧，若顺序阀是内泄的话，如您所说；若顺序阀外泄的话，顺序阀前应该是3Mpa，阀后是2Mpa ...

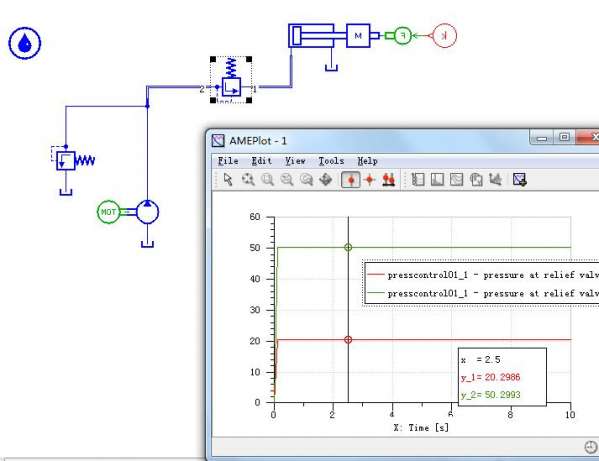

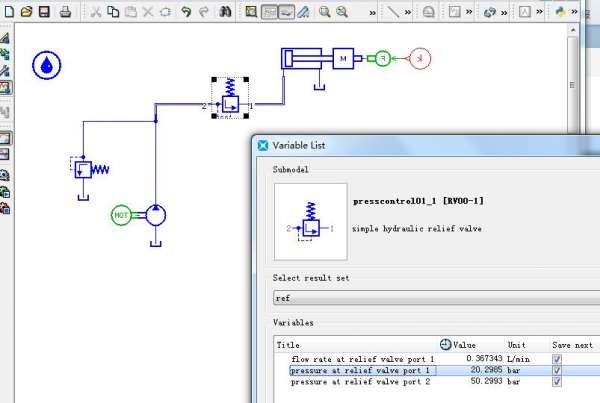

顺序阀全部为外泄~~ RTX截图未命名.jpg

补充内容 (2014-9-15 10:19):
顺序阀全部为外泄->顺序阀在顺序工况时为外泄（A口接负载）~顺序阀在做背压阀、溢流阀可以内泄~（A口回油箱）
