A10VSO..DFR 相关疑问的解答

红色的出口是连接到泵壳上的的恒功率阀。泵壳上的恒功率买际上的压力是受变量摆盆控制。流量越大，在越低压力下流量便会改变。

游老师您好，感谢您的赐教：
1、如您赐教，我的理解如下：
（1）红色油口为楼上职能图片中的FR2，主要是连接流量调节器和扭矩限制器的油口；
（2）X口油口为流量调节器和LS连接的油口；
（3）综合考虑（1）、（2）可知这种阀两个油口等同于图1中一个X口的作用，比如DFLR职能中中X口一边接LS，一边实现流量调节器和扭矩限制器的连接；
（3）通过（1）、（2）可知，此种阀没有直接的压力限定阀（类似于图1中的DR）
2、如果综合图1中的压力限定阀DR，同时会有疑问：这种阀无直接的压力限定阀，那么如何保护泵不超过峰值压力呢？我猜测如下：
（1）靠系统溢流阀，阀控实现压力保护。此时系统的溢流阀安全作用涵盖泵和系统。
（2）另外一种是用扭矩限定斜盘摆动，综合压力补偿原理，通过流量限定压力。这个我就有些疑惑了。望老师点拨一二，谢谢！

您好，关于压力切断功能，个人有新的认识，交流一下：

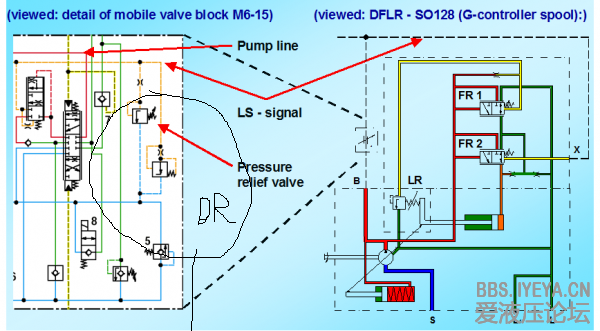

1、仔细看了您提供的图片，感觉这种阀体本身没有压力切断功能，那么保护系统或泵安全的溢流阀是由多路阀中的溢流阀实现的；
2、如图中自己标注的黑圈和DR字体中的溢流阀实现压力安全保护的；
3、这个阀体仅仅是在恒扭矩控制基础上增加了越权控制（LS），本身无压力切断功能；
谢谢，望各位老师赐教！

力士乐解释中，此种控制DFLR 压力流量功率控制
就是LS+恒压+恒功率叠加
FR1起恒压功能，同时与LR共同构成恒功率
FR2 起LS功能
个人理解 DR与FR 原理是一样的，DR等于FR的X口接油箱再加大弹簧

讨论得很热烈，受益匪浅。

学习了，谢谢。

请问游先生，大吨位的水平定向钻机动力头系统用闭式的跟开式的相比有什么优点？在实际设计过程中有什么难点？在实际的使用过程中有什么明显的缺陷？请赐教！

自己先前一直在多路阀，目前刚接触A10泵，问的问题比较浅：FR是两位三通阀，在原理图上看的话，阀芯只有左、右位，请问你您说的中位是什么状态？是阀芯介于左、右位之间，不停地漂移吗？

同不明白FR阀所谓的平衡位置或者“中位”是什么状态，fr阀的平衡点是什么意思。。想不明白，请教老师们

你好。我这是钢铁厂自动打捆机液压系统泵的部分，系统有大小不同的多个油缸。它怎么改成这样了？
