力阳马达与花键套打齿

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:176
发表于 2023-4-4 08:30:18 | 显示全部楼层 |阅读模式

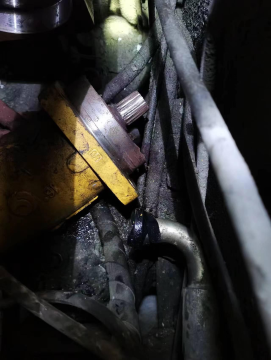

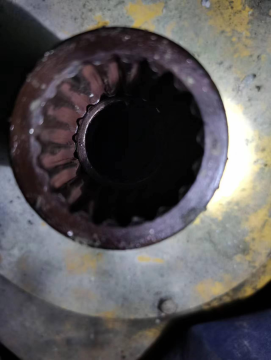

请教各位这种情况都有哪几种原因产生

补充内容 (2023-4-4 15:39):
检测花键套硬度HRC51.1/52.9  轴硬度HRC56.4/54.3,轴大径39.43/39.45。轴底径34.47/35.13.花键套大径40.38/41.11 套底径36.05/35.96/36.03
  • 打卡等级:以坛为家
  • 打卡总天数:827
  • 打卡总奖励:1231
发表于 2023-4-4 17:53:16 来自手机 | 显示全部楼层
安装时,马达轴和花键套没加润滑脂润滑。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1304
  • 打卡总奖励:4124
发表于 2023-4-4 20:25:04 | 显示全部楼层
硬度相当,问题不大,花键的公差可能配合不好,或者说齿形间隙太大
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:176
 楼主| 发表于 2023-4-6 09:04:52 | 显示全部楼层
qqqqqqwwww 发表于 2023-4-4 17:53
安装时,马达轴和花键套没加润滑脂润滑。

好的 谢谢  后续考虑加进去
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:176
 楼主| 发表于 2023-4-6 09:07:01 | 显示全部楼层
aliolion 发表于 2023-4-4 20:25
硬度相当,问题不大,花键的公差可能配合不好,或者说齿形间隙太大

好的 谢谢 从测量来看尺侧间隙很大,不止齿侧转动量大,轴与套前后径向转动量也有
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:425
  • 打卡总奖励:618
发表于 2023-4-7 20:18:07 | 显示全部楼层
加了也没用,需要有齿轮油润滑的通道
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:708
  • 打卡总奖励:1489
发表于 2023-4-10 12:06:06 | 显示全部楼层
配合间隙多少啊?太大了就会产生冲击。另外,不加润滑脂吗?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:341
  • 打卡总奖励:984
发表于 2023-4-11 14:05:52 | 显示全部楼层
考虑动力源端轴向间隙,花键轴向产生位移传动的时候会将花键齿搓平
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:176
 楼主| 发表于 2023-4-12 08:07:06 | 显示全部楼层
zmin 发表于 2023-4-10 12:06
配合间隙多少啊?太大了就会产生冲击。另外,不加润滑脂吗?

配合间隙花键轴与花键套相差25丝间隙
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:146
  • 打卡总奖励:176
 楼主| 发表于 2023-4-12 08:07:34 | 显示全部楼层
zmin 发表于 2023-4-10 12:06
配合间隙多少啊?太大了就会产生冲击。另外,不加润滑脂吗?

没有加润滑脂。
