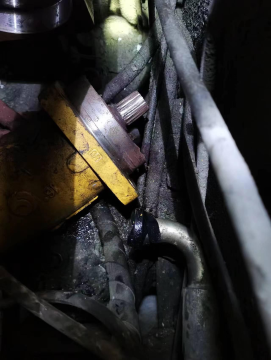

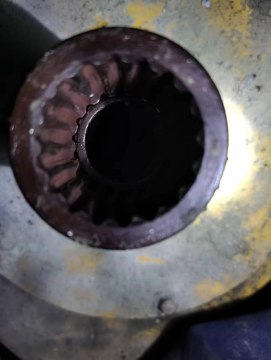

力阳马达与花键套打齿

ZJ026758 · 发表于 2023-4-4 08:30:18

请教各位这种情况都有哪几种原因产生

补充内容 (2023-4-4 15:39):
检测花键套硬度HRC51.1/52.9 轴硬度HRC56.4/54.3，轴大径39.43/39.45。轴底径34.47/35.13.花键套大径40.38/41.11 套底径36.05/35.96/36.03

qqqqqqwwww · 发表于 2023-4-4 17:53:16

安装时，马达轴和花键套没加润滑脂润滑。

aliolion · 发表于 2023-4-4 20:25:04

硬度相当，问题不大，花键的公差可能配合不好，或者说齿形间隙太大

ZJ026758 · 发表于 2023-4-6 09:04:52

qqqqqqwwww 发表于 2023-4-4 17:53
安装时，马达轴和花键套没加润滑脂润滑。

好的谢谢后续考虑加进去

ZJ026758 · 发表于 2023-4-6 09:07:01

aliolion 发表于 2023-4-4 20:25
硬度相当，问题不大，花键的公差可能配合不好，或者说齿形间隙太大

好的谢谢从测量来看尺侧间隙很大，不止齿侧转动量大，轴与套前后径向转动量也有

橘子 · 发表于 2023-4-7 20:18:07

加了也没用，需要有齿轮油润滑的通道

zmin · 发表于 2023-4-10 12:06:06

配合间隙多少啊？太大了就会产生冲击。另外，不加润滑脂吗？

liuyouhong88 · 发表于 2023-4-11 14:05:52

考虑动力源端轴向间隙，花键轴向产生位移传动的时候会将花键齿搓平

ZJ026758 · 发表于 2023-4-12 08:07:06

zmin 发表于 2023-4-10 12:06
配合间隙多少啊？太大了就会产生冲击。另外，不加润滑脂吗？

配合间隙花键轴与花键套相差25丝间隙

ZJ026758 · 发表于 2023-4-12 08:07:34

zmin 发表于 2023-4-10 12:06
配合间隙多少啊？太大了就会产生冲击。另外，不加润滑脂吗？

没有加润滑脂。
