液压图三通画法

唐十三 · 发表于 2012-9-13 10:40:47

本帖最后由唐十三于 2012-9-13 10:48 编辑

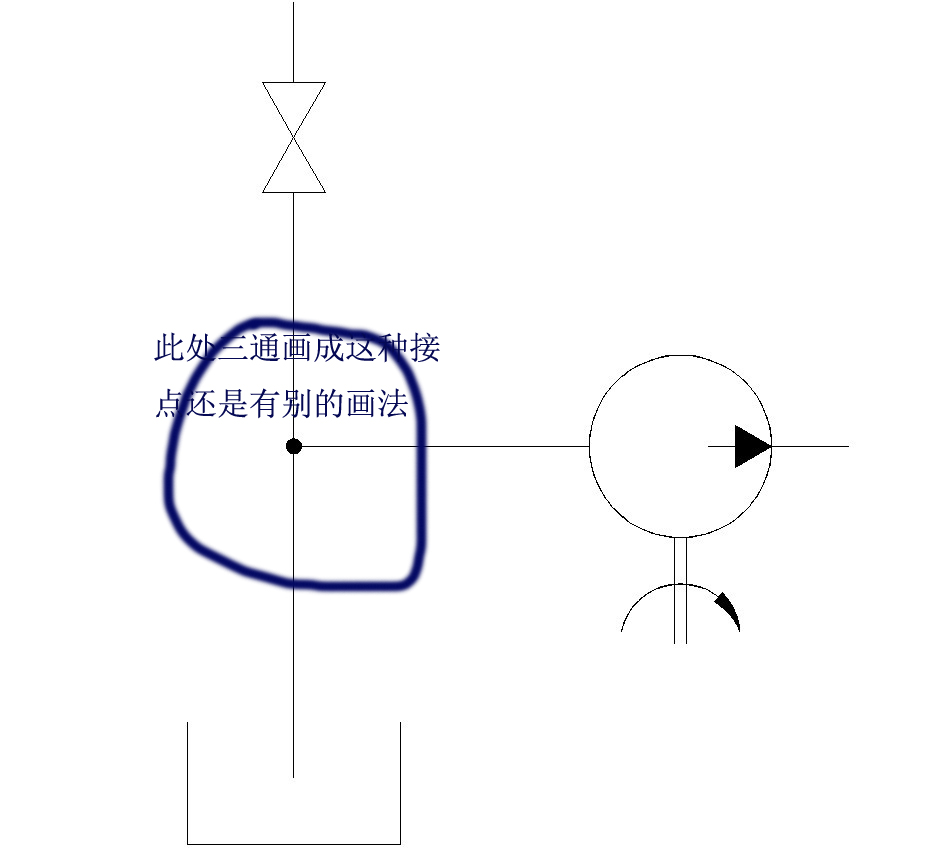

请问三通的画法直接画接点吗？还是有别的画法，请指教。在线等。

夏锦—— · 发表于 2012-9-13 11:01:43

这点就是线路都通的意思不通的话就要有弯折了

唐十三 · 发表于 2012-9-13 11:04:57

夏锦—— 发表于 2012-9-13 11:01
这点就是线路都通的意思不通的话就要有弯折了

嗯，我想知道这个地方如果用三通接的话也是这种画法吗？请指教。

夏锦—— · 发表于 2012-9-13 13:08:38

这是原理图·· 你要在这上面液压配管?

唐十三 · 发表于 2012-9-13 14:35:18

夏锦—— 发表于 2012-9-13 13:08
这是原理图·· 你要在这上面液压配管?

原理图上不用显示三通吗？要表示出来三通应该叫什么图?

夏锦—— · 发表于 2012-9-13 16:27:44

如果你想做液压配管的统计写表格你需要在你所装的机器装配图或者管线总图里做管线总图需要土建水汽节点图的支持至少我们这是这么做的·· 原理图上是估计不出来管线长度需要什么三通四通的管件的

寒潭雁影 · 发表于 2012-9-14 14:54:46

原理图不用考虑配管问题，有些也标上公称直径，不管你装三通四通，原理可行就行。

梦幻团队 · 发表于 2012-9-15 21:36:26

配管的话有另外的图纸

唐十三 · 发表于 2012-9-17 08:59:22

寒潭雁影发表于 2012-9-14 14:54
原理图不用考虑配管问题，有些也标上公称直径，不管你装三通四通，原理可行就行。

好的，灰常谢谢。

唐十三 · 发表于 2012-9-17 08:59:54

梦幻团队发表于 2012-9-15 21:36
配管的话有另外的图纸

明白了，原来是这样。呵呵，接触液压比较少。
