图示泵的工作原理

heripeng

力士乐的变量柱塞泵，这个多用于负载敏感系统中，泵的具体参数可以查下力士乐样本，有这个型号，我们公司用过这个。

313996335

xwy@home 发表于 2013-1-22 19:41
具有恒压控制的EP.D液压比例控制变量泵：1、比例电磁铁的控制电流在变量开始压力和变量结束压力之间变化从 ...

有些不同看法

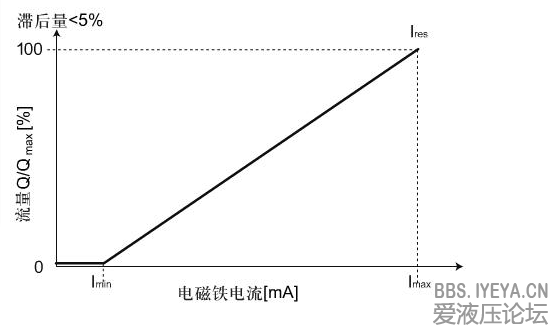

1，排量应该是正比于电流大小，电流范围200--600mA，高压下电流需要适当加大，约50 mA

313996335

heripeng 发表于 2013-1-23 20:54
力士乐的变量柱塞泵，这个多用于负载敏感系统中，泵的具体参数可以查下力士乐样本，有这个型号，我们公司用 ...

应该是泵空系统吧

何为清风

这是恒压变量控制，电流变化流量随之变化。

sdr

A11V是重型泵吗？

西门巴约纳

xwy@home 发表于 2013-1-22 19:41
具有恒压控制的EP.D液压比例控制变量泵：
1、比例电磁铁的控制电流在变量开始压力和变量结束压力之间变化从 ...

很全面了 这种泵属于排量控制吧？ 也就是说在任何一个系统压力下 都可以实现排量由大到小（或由小到大）吧？ 你上面说的第一点是什么情况呢？ 求教！！！！！！！

xwy@home

西门巴约纳 发表于 2013-2-8 17:01
很全面了 这种泵属于排量控制吧？ 也就是说在任何一个系统压力下 都可以实现排量由大到小（或由小到大）吧 ...

您好，关于您的问题我是这样理解的：
1、如您所言，这种泵属于排量控制，即与比例电磁铁电流有关的排量控制；
2、当系统压力小于DR设定数值时（P负载<DR），泵体输出排量正比于电磁铁的控制电流。有下面两种情况：
（1）控制电流恒定一个数值同时系统压力变化。通俗的讲，比如施加给电磁铁的控制电流为300mA，该电流对应的排量为X（假设排量数值），此时无论负载如何变化泵体输出排量基本为X(当然必须考虑泵体容积效率因素导致的排量略有下降)。
（2）系统压力恒定一个数值同时控制电流变化。系统压力在一个恒定数值时，通过改变电磁铁的输入电流，可以改变泵体输出排量。比如当P负载不变时（控制电流范围为200~450mA）改变电流可以实现排量从大到小的变化。
3、电磁铁控制范围：在下面变量开始压力和变量结束压力之间泵体输出排量正比于电磁铁施加电流。
（1）变量开始压力：泵体输出大概20bar压力，当然这个确定的数值有下面三个因素决定。
A:先导油因素，如果没有先导油即使有控制信号，也无能量推动变量机构移动。
B:电磁阀死区因素，为了消除电磁阀死区，电磁铁需要输入一定起始控制电流.

C:中位死机因素，泵体输出20bar压力[为了防止泵体零位（中位）死机，需要大概20bar（有些资料介绍为15bar）的控制压力（通过梭阀可以采用内控油源也可以外控油源）]。
（2）变量结束压力即DR压力设定数值（泵体压力切断）。
关于第三方面的回答，望各位老师指教。春节快乐！

xwy@home

西门巴约纳 发表于 2013-2-8 17:01
很全面了 这种泵属于排量控制吧？ 也就是说在任何一个系统压力下 都可以实现排量由大到小（或由小到大）吧 ...

http://wenku.baidu.com/view/7d615035f111f18583d05adf.html
给您推荐一份《电磁比例摆角控制》力士乐资料，上面是文档链接，感觉会有收获。（上传资料属于学习目的）

xwy@home

313996335 发表于 2013-1-23 21:26
有些不同看法
1，排量应该是正比于电流大小，电流范围200--600mA，高压下电流需要适当加大，约50 mA

刚刚参与了楼上的讨论，查实力士乐资料，控制电流范围如您所说为200~600mA，谢谢您的提醒。

西门巴约纳

xwy@home 发表于 2013-2-8 22:44
您好，关于您的问题我是这样理解的：
1、如您所言，这种泵属于排量控制，即与比例电磁铁电流有关的排量控 ...

十分感谢
