AMEsim 气动气体腔符号

1364903601 · 发表于 2013-2-5 10:57:20

请教各位大侠，这个符号代表什么意思？在我安装的AMESim10版本中怎么没有找到？而只有？两者有何区别？如何用？先谢谢了！

爱pepsi · 发表于 2013-2-6 05:32:49

有区别，

第一个是气压元件设计库里面的，当你用气压设计库里面的缸的时候，这个代表气缸里面气体腔的变化，那个气压缸里面的腔是不会进行任何计算的，要用这个代表里面的腔。

第二个就是普通的气压库里面的标准气体腔原件。

爱pepsi · 发表于 2013-2-6 18:52:37

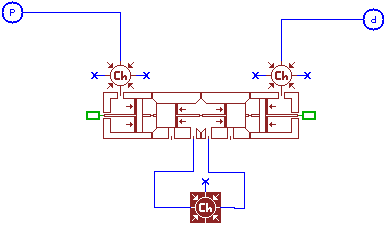

这台机器没有气压设计的库，用个液压设计的库做了一个例子，这个腔就是代表对应的缸里面的腔，是在一起用的，缸有腔的地方就要连接这个配套来用

1364903601 · 发表于 2013-2-7 09:15:47

非常感谢！有您这样的热心朋友还愁学不会吗？！
