关于液压结（hydraulic junction）的问题

南望山

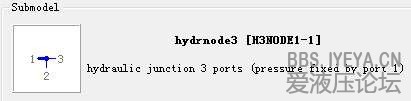

图一

图一中，"pressure fixed by port 1"具体指什么意思。

图二

图二中选用最简子模型之后，为什么有的连线变粗了，有的是直接连接，这是由什么决定的

诚实可靠小郎君

图1：压力由1口确定
图2：连线变粗说明这条管路里油液是高压的（压力油工作油路），细线表示低压的（回油）

看来楼主貌似是第一次用仿真软件嘛~

南望山

诚实可靠小郎君 发表于 2013-2-25 16:27
图1：压力由1口确定
图2：连线变粗说明这条管路里油液是高压的（压力油工作油路），细线表示低压的（回油） ...

多谢解答，LZ确实是菜鸟。可不可以这样理解：仿真过程中，要保证1口所接油路是高压的？

爱pepsi

1. 压力和1口的一样
2. 这个并不是高油压和低油压，你看你的模型，3/4阀的p口要求压强作为输入，泵也要求压强作为输入，当你把这两个连接在一起的时候，管路中只有流量没有压强，所以AMESim做的就是假设一个简单的腔的模型，通过腔体积的变化以及流量来计算出压强。所以会是这种粗的子模型。但是我不建议你这样建模，因为这样你不知道这个腔内到底发生了什么，因为你并没有定义任何变量在这个腔里面，我建议你用液压库里面的腔元件，这样至少你可以定义腔的体积。

诚实可靠小郎君

南望山 发表于 2013-2-25 18:10
多谢解答，LZ确实是菜鸟。可不可以这样理解：仿真过程中，要保证1口所接油路是高压的？

不是保证，这两个是有顺序的。
即：你设计了这样的回路，所以在这样的情况下，这条路是处于高压状态的，而不是保证它处于高压状态。
压力由旁边的溢流阀确定。
比如你的溢流阀如果用了带电磁卸荷常开的溢流阀，即初始状态溢流阀处于卸荷状态的，那么整个系统在初始状态时，你这个泵出口的油路就不是粗线，因为泵也卸荷，处于低压状态了。

yiliya

如果是让系统自己选定子模型，系统会根据因果关系选定管道是否直接连接还是有容腔，对于楼上的模型，液压泵相当于一个流量源，换向阀相当于一个阻性元件，流量源和阻性元件不能直接连接。中间需要一个元件来连接，这就是管道为什么有的时候直接连接，有的时候有容腔。
