逻辑溢流阀

Emmett_1984 · 发表于 2013-3-1 13:00:18

请教图1中增加插装阀的优点？

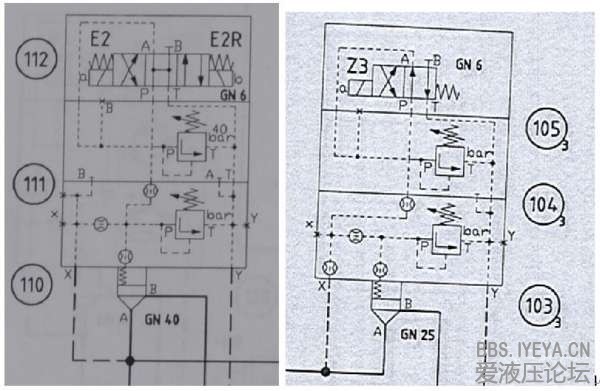

图2中两种溢流阀各具备什么特点？节流孔如不标明，是否是一样的？

yaoyeming · 发表于 2013-3-1 15:23:50

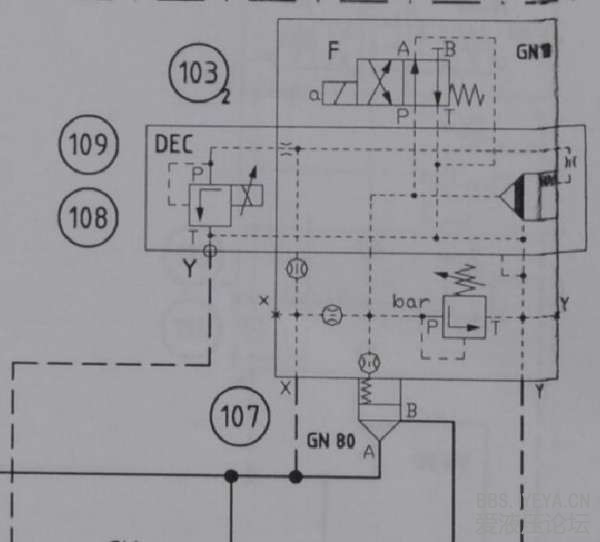

图1中你说的是DEC层右边的插装阀？他是80通径主阀芯的先导阀，同时又受比例溢流阀先到控制。所以此阀是三级阀。
图2中两种溢流阀都有两级压力可调，左边带卸荷功能。节流孔一般都会标明，对阀稳定性能有较大影响，一般可以参考样本选择

参与人数 1	金钱 +2	收起理由
游勇	+ 2

西门巴约纳 · 发表于 2013-3-2 07:54:44

2级调压回路 105高压 104低压

Emmett_1984 · 发表于 2013-3-8 10:24:11

yaoyeming 发表于 2013-3-1 15:23
图1中你说的是DEC层右边的插装阀？他是80通径主阀芯的先导阀，同时又受比例溢流阀先到控制。所以此阀是三级 ...

从图示来看，103比110多了一个节流孔通往先导阀的，不知道是不是因为标准元件的原因。

yaoyeming · 发表于 2013-3-9 19:42:58

Emmett_1984 发表于 2013-3-8 10:24
从图示来看，103比110多了一个节流孔通往先导阀的，不知道是不是因为标准元件的原因。

这个我也说不清楚，之前我也是发现样本上不同通径主阀的阻尼孔形式不一样。我觉得可能是主阀通径越小需要的节流阻尼就越大，所以小通径的阀会串联俩阻尼

当当 · 发表于 2013-6-13 18:26:52

1 从图看，插装阀在控制油路中，因此应该是一个螺纹插装阀，优点就是结构设计容易，安装维修方便。
2 图1和图2均为两级调压再加卸荷的调压回路，图3是两级调压回路。
第一点是我的观点，不知和实际相符？多谢赐教。

Emmett_1984 · 发表于 2013-6-14 10:37:31

当当发表于 2013-6-13 18:26
1 从图看，插装阀在控制油路中，因此应该是一个螺纹插装阀，优点就是结构设计容易，安装维修方便。
2 图1和 ...

我主要想了解设计的理念和结构，其中的原理比较清楚。谢谢
