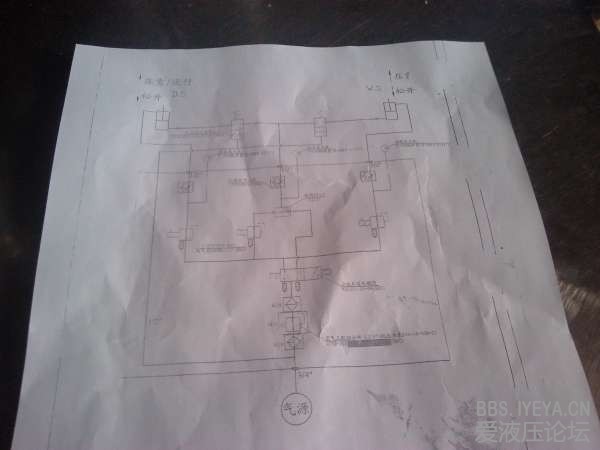

请教二位二通的的电磁阀P口是哪个

油啊 · 发表于 2013-3-2 18:26:26

请教二位二通的的电磁阀P口是哪个

九天之日 · 发表于 2013-3-2 22:19:05

不怎么清晰啊！可以放大点

谁心索欲 · 发表于 2013-3-2 23:22:31

当二位五通换向阀右位工作时，气源（P）走中间梭阀直接上去，当二位二通截止阀弹簧力小于气源压力时弹簧被压缩，P口打开，气缸向上工作。反之就是你现在图上画的工作气路。我没有看见二位二通的电磁阀，气缸无杆腔接的是气压控制的截止阀，不是电磁控制的。难道是你写错了？

油啊 · 发表于 2013-3-3 19:11:44

这个图纸是厂家提供的。写的就是二位二通的电磁阀。我也有疑问。所以发图请教大侠的

油啊 · 发表于 2013-3-6 14:01:47

谁心索欲发表于 2013-3-2 23:22
当二位五通换向阀右位工作时，气源（P）走中间梭阀直接上去，当二位二通截止阀弹簧力小于气源压力时弹簧被压 ...

今天到机上看了一下。是气压控制截止阀。

恩，在图上就能看出来。发表于 2013-3-6 18:39

换位思考 · 发表于 2013-5-3 22:12:55

传说中的液压件中的P口就是压力油进油口，T口为回油口，A B为换向油口
