请教，帮忙看看主阀

flowwolf2001 · 发表于 2013-3-5 15:16:19

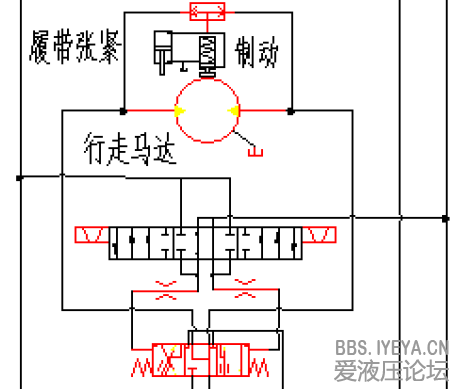

帮我看看红色主阀的三位是怎么联通的，这个图片看的太不清楚了，这是悬臂式掘进机行走机构的一部分，求论坛高人赐教，谢谢

qhsave · 发表于 2013-3-5 16:44:21

三位四通电液换向阀，中位Y形，左位X形，右位平行。

flowwolf2001 · 发表于 2013-3-5 18:58:56

qhsave 发表于 2013-3-5 16:44
三位四通电液换向阀，中位Y形，左位X形，右位平行。

谢谢，那中位的时候主阀去上游油路有四个油路怎么解释，是油路图的问题吗还是这不是一个三位四通阀

flowwolf2001 · 发表于 2013-3-5 20:20:09

刚找到了相似的油路图，是这样的。

qhsave · 发表于 2013-3-6 22:25:42

中位时A/B接马达，剩下的两个分别连到A/B,作为中位时的LS信号。图上线画的不准。
