求教一下这三个阀是怎么连接的，为什么这么连

flowwolf2001 · 发表于 2013-3-5 20:07:29

实在是不懂减压阀、溢流阀和梭阀这么连接，实在是看不懂啊，特别是中间这个是顺序还是溢流阀啊，这是并联码

yaoyeming · 发表于 2013-3-5 21:37:35

这是个负载敏感多路阀的图。减压阀和溢流阀作为补偿阀做补偿压力以做到流过阀的流量与负载无关。梭阀用于多路并联选取负载敏感信号。溢流阀可以设定阀口压降，一般负载敏感多路阀并没有这个溢流阀，可能是这个阀阀口压降比较大比如说流量很大

qhsave · 发表于 2013-3-5 22:58:10

能把原理图都传上来，一看就清楚了。

sdr · 发表于 2013-3-6 08:00:35

怎么看谁也看不清？传全图。

flowwolf2001 · 发表于 2013-3-6 08:59:15

qhsave 发表于 2013-3-5 22:58
能把原理图都传上来，一看就清楚了。

好的，谢谢

flowwolf2001 · 发表于 2013-3-6 09:04:44

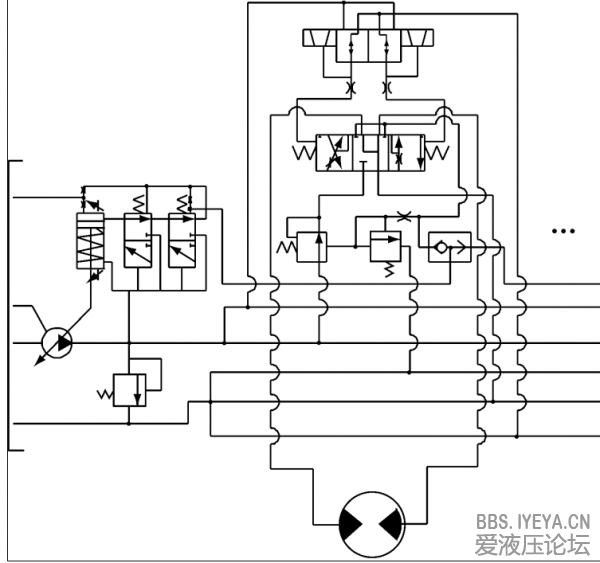

全图有点大，我截取了行走部分的液压系统，之前看到的是掘进机制动油缸和行走马达的油路，和这个掘锚机这块类似，请指教，而且液压泵这块的这两个换向阀和一个弹簧缸是什么意思啊

flowwolf2001 · 发表于 2013-3-6 10:11:09

有高手在吗，求指点，是溢流节流阀调控减压阀压力，作对比吗

蛟龙 · 发表于 2013-3-6 12:09:11

压力补偿器

flowwolf2001 · 发表于 2013-3-6 14:08:53

蛟龙发表于 2013-3-6 12:09
压力补偿器

溢流节流阀作为压力补偿的吗，那么梭阀什么作用呢，能说的详细点吗

qhsave · 发表于 2013-3-6 21:09:45

左边P口的是压力补偿阀，中间的是溢流阀用于限制LS最大值，右边梭阀是取前进后退LS值的
