1.2.3.4.阀的作用和名称

辜总工程师 · 发表于 2013-3-10 16:50:16

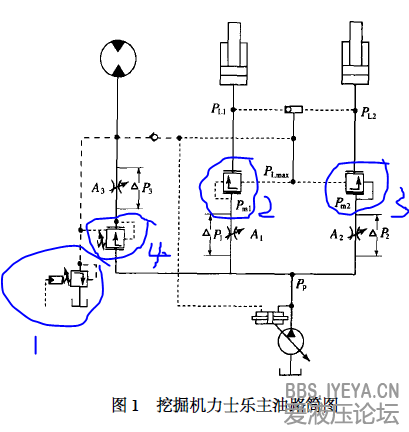

请教高手讲解1.2.3.4.阀的作用和名称

我爱液压1 · 发表于 2013-3-10 17:30:39

期待高手们讲解.

tengjintu · 发表于 2013-3-10 20:38:42

阀2、3、4都为压力补偿阀，不同的是阀2和阀3为阀后压力补偿，阀4为阀前压力补偿；
阀1好像是一个先导控制式的二级溢流阀，通常情况下马达的溢流压力为P，先导接通后马达的溢流压力提高。
更具体的需要结合实际工况哦，有兴趣可以移下交流。

高手在民间！LS+LUDV，不过这系统早没人用了，80年代的老古董了。发表于 2013-4-28 15:21

silent2010 · 发表于 2013-3-10 21:01:28

阀1好像是为了保持回油溢流阀，其主要作用貌似是调节供油泵。其它三个感觉是压力控制阀

游勇 · 发表于 2013-3-10 23:45:27

1号阀是主动式溢流阀。是通过曾加先导压力来控制溢流阀的压力设定。当先导压力为零时，溢流阀压力为零。

heripeng · 发表于 2013-3-11 08:21:16

按我理解，阀1为压力切断阀。。。因泵不带切断，故将切断阀致于多路阀中，有过这个例子。
其他皆为压力补偿。

学弟 · 发表于 2013-3-11 12:04:24

支持三楼说的，这里存在一个补偿压差，有优先作用。如有不对望哪位大侠指点。

bhlz2004 · 发表于 2013-4-19 23:14:55

序号1为二次溢流阀，2.3.4为压力补偿阀，主要在负载不同的组合动作时起作用

ydszyc888 · 发表于 2013-5-13 07:35:50

先导压力为零时，溢流阀压力为多少

yaoyeming · 发表于 2013-5-13 07:46:39

阀1是压力限制阀，其结构有点类似pq阀
