三位四通电磁换向阀建模

远洋孤灯 · 发表于 2013-3-15 12:19:02

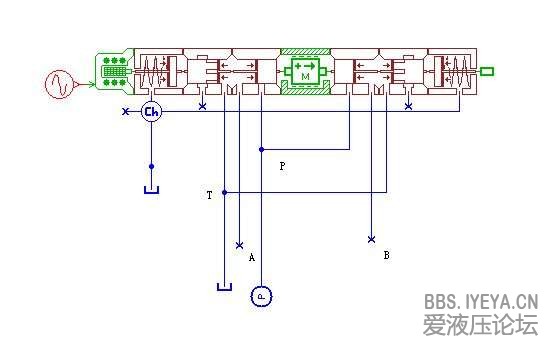

我自己建的模型，大家看看对不

letaotao_smile · 发表于 2013-6-4 08:59:55

你这A,B,T口是不是标错了？

letaotao_smile · 发表于 2013-6-4 09:03:41

T不能跟A,B在一个腔吧？不然怎么实现换向？

sa0422104 · 发表于 2013-6-5 00:00:53

有点道理，我也在搭建这个模型，交流一席啊

zk1224 · 发表于 2013-8-20 15:21:42

这个AT BT 不就一直连着的么那还怎么换向了。

tt520 · 发表于 2013-8-31 21:16:07

也准备自己建模，希望能有更多
学习机会

xuexiyeya · 发表于 2013-9-1 11:06:41

模型建的没问题，一个三位四通换向阀应该有4条工作边，因此对应四个节流元件，然后在看一下压力作用面对不对。但是你的T口和AB口标错了。

almostfamous · 发表于 2013-9-10 12:28:53

模型错误了,T应该在最左边阀口的左侧和最右边阀口的右侧那两个端口

liangquan6 · 发表于 2013-9-13 16:11:33

嗯，电磁铁的连接方法，学习了
